数位电源近年一直发展蓬勃,除了为工程师提供更多创新解决方案外,也在开发工具上的进化更上一层楼。当中衍生出功能强大的软硬体相关开发工具,大幅缩短了电路开发所需的时间与成本,令工程师有更大动力及更简易的方式来使用数位电源方案,进而实现高整合度及智能化的电源设计目标。

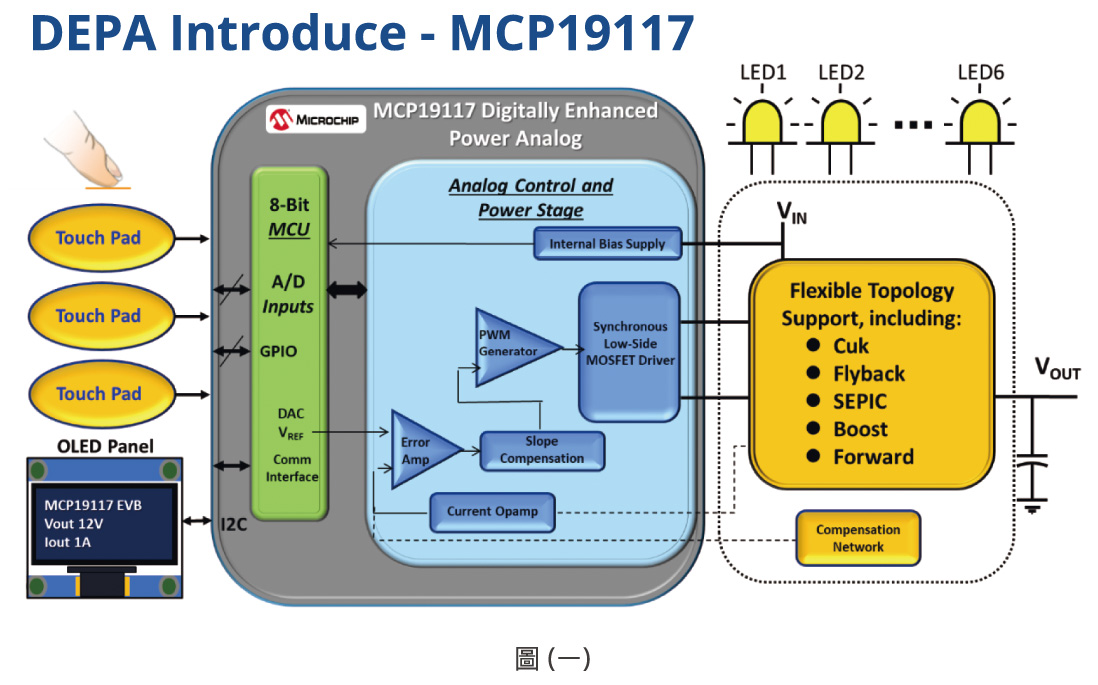

Microchip推出的数位增强型类比电源(Digitally Enhanced Power Analog,DEPA)晶片,是一种新思维的类比电源晶片,它整合了类比电源控制器及一个微控制器(如图一)。其右侧类比线路包含了线性稳压器、PWM产生器、类比数位转换器(ADC)、数位类比转换(DAC)、MOSFET驱动器、类比误差放大器和控制??路补偿等电路,从而提供了一个简洁的类比电源转换解决方案。工程师可用传统类比电源设计方法快速完成电源转换的设计,并可开始实作及测量硬体的电路特性。图一左侧是一个8位元PIC®微控制器,负责处理电压电流叁数的调控、回报及触控界面讯号的读取和资料的传输,这些功能将满足一般智能照明和充电等相关电源设计应用上的需求。在这个阶段的软体程式部分是由MPLAB® Code Configurator(MCC)所产生,其方法是将电压、电流等叁数输入MCC 中进而自动产生程式。

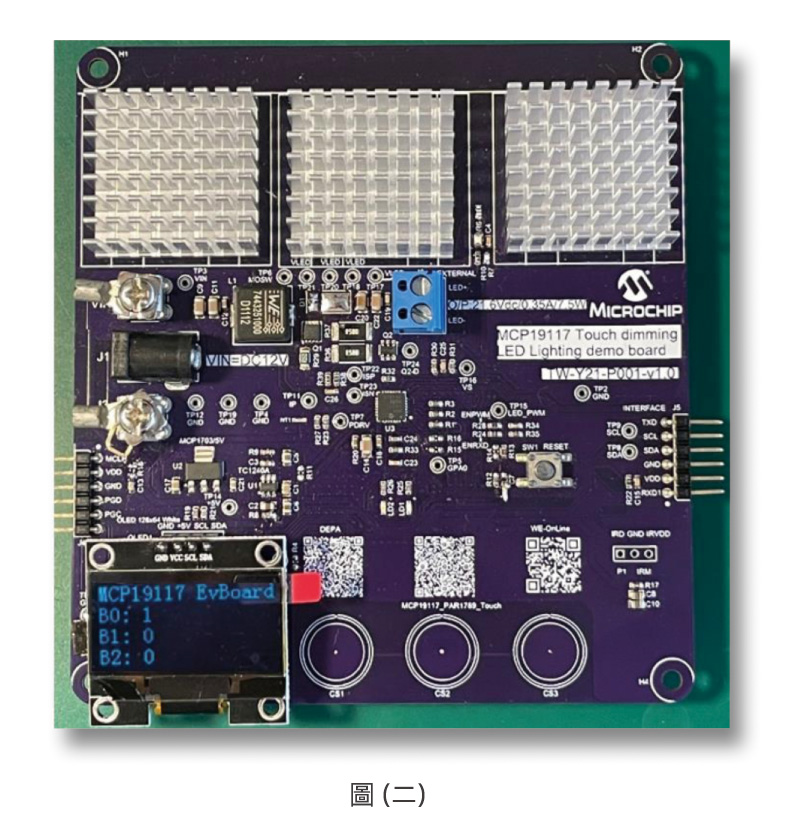

创新技术给予工程师更多新的解决方法,同时意味着需要去学习无数新技术及产品。Microchip近年在数位电源领域一直扮演着重要的角色,除了有日新月异的新产品外,也不断推出功能更强且使用简易的软硬体开发工具,让工程师能够事半功倍地完成任务。当中开发板往往是工程师学习新知识时不可或缺的工具。Microchip推出多款数位增强型类比电源开发板,其中一款还结合了触控介面功能(见图二)。工程师仅用一个DEPA就可实现电源转换、定电流输出、触控功能及OLED 显示功能。这个开发板使用了MCP19117的电源晶片,电源拓朴设定为升压模式(Boost Mode),并配置WLED可作为定电流负载;开发板上的触控键可用来实现触控电路的设计,设定输出电流及过电压保护;而OLED面板则用作显示电压及电流的设定值及实际的输出值,另外也提供了I2C、USB及ICSP介面连接GUI、MPLAB IDE及MPLAB Mindi?等软体开发工具,欢迎到下述Microchip网址了解更多产品资讯及下载相关工具。
MCP19215 GUI:http://ww1.microchip.com/downloads/en/DeviceDoc/50002551B.pdf
MPLAB IDE:https://www.microchip.com/mplab/mplab-x-ide
MPLAB Mindi:https://www.microchip.com/doclisting/MindiSWLib.aspx
本文作者为:Microchip主任应用工程师 曾清城
|
