Moldex3D Studio支援平坦度量測功能


【作者: 黃智揚】   2020年07月29日 星期三

瀏覽人次:【2992】


在實際產品製造過程中,若能在產品設計前期先量測評估平坦度是否符合標準,可以提高產品製造良率、降低模具修改成本。


在實際產品製造過程中,平坦度常用來評估產品品質。若連接器表面平坦度過大,表示產品翹曲變形嚴重,表面的金屬端子在使用時可能會接觸不良;手機殼內部面及內部零件表面平坦度過大會造成安裝空間不足、零件互相干涉、零件鬆動等問題;鏡頭模組安裝面不平整會影響照相品質;抬頭顯示器反光板之蒸鍍需要確保治具的平坦度,以降低製品在蒸鍍過程的變形量。由此可見平坦度預測(特別是早起產品設計時期)對於產品生產製造的重要性。


平坦度的計算方式為:透過最小平方法,計算出指定區域形變後的近似平面;接著找出平行於近似平面、且能完整包含量測區域的兩個面;符合前述條件中距離最近的兩平面,其距離便是該量測區域的平坦度(圖1)。

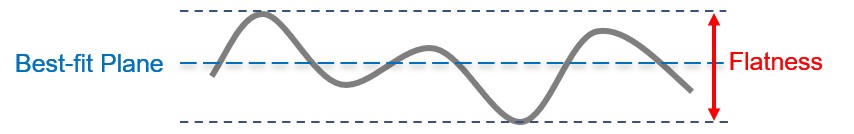

圖1 : 平坦度的定義
圖1 : 平坦度的定義

平坦度是用以量測翹曲變形對平面的影響,以避免過大的變形造成產品瑕疵,降低未來量產時的潛在風險。若產品與其他物品的接觸面、對手件的裝配面平坦度量測數值過大,就表示平面變形嚴重,可能造成產品無法水平放置,或裝配無法密合。


Moldex3D Studio支援平坦度量測功能,在產品設計前期評估平坦度是否符合標準,以提高產品製造良率、降低模具修改成本。以汽車天線罩為例,若希望產品邊框能貼合平面,可以量測邊框的平坦度,確保邊框翹曲變形在誤差範圍內(圖2)。

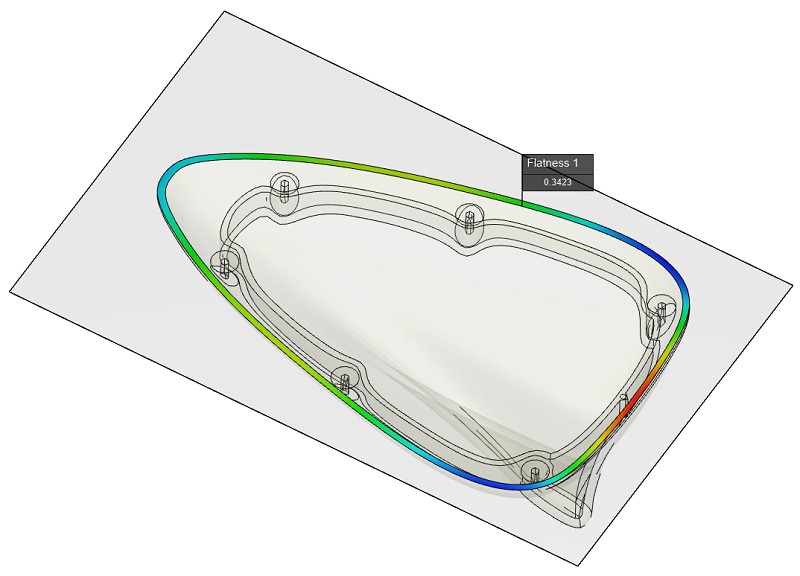

圖2 : 量測天線罩邊框的平坦度
圖2 : 量測天線罩邊框的平坦度

若天線罩以螺絲固定在平面上,則可以量測所有配合的螺柱表面平坦度,檢視各螺柱面平坦度是否一致,確保所有接觸面不會偏離平面太多(圖3)。

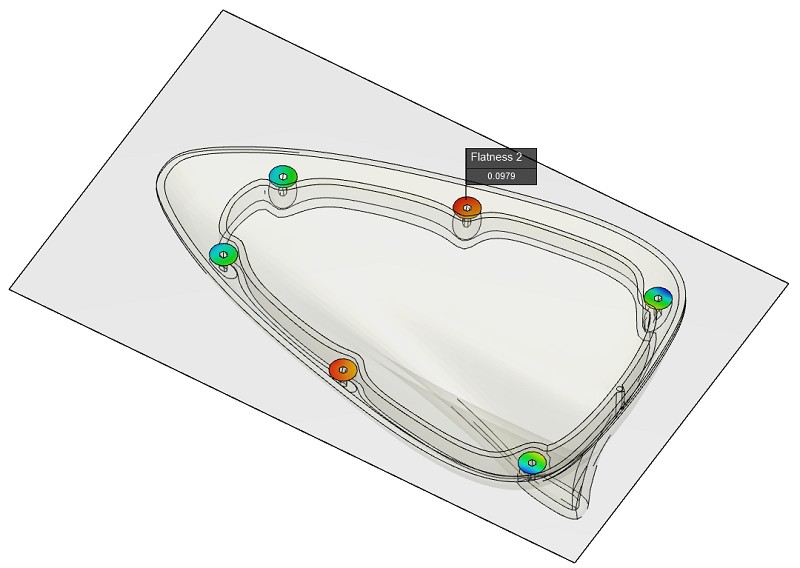

圖3 : 量測天線罩螺柱面的平坦度
圖3 : 量測天線罩螺柱面的平坦度

搭配Moldex3D變形功能(Deformation)放大變形倍率,使用者即可清楚看出平坦度的變形趨勢(圖4)。

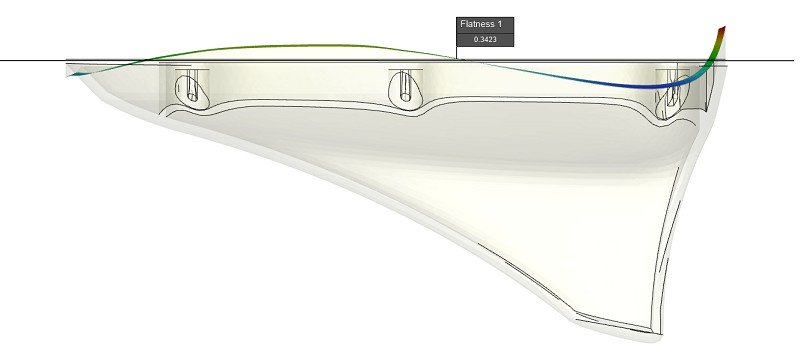

圖4 : 搭配Moldex3D變形功能放大平坦度變形倍率
圖4 : 搭配Moldex3D變形功能放大平坦度變形倍率

藉由Moldex3D Studio模流分析及便利的平坦度量測功能,比較各組別所產生的翹曲平坦度(圖5),便能快速找出產品品質最佳的成型參數,有效降低產品生產的成本與風險。

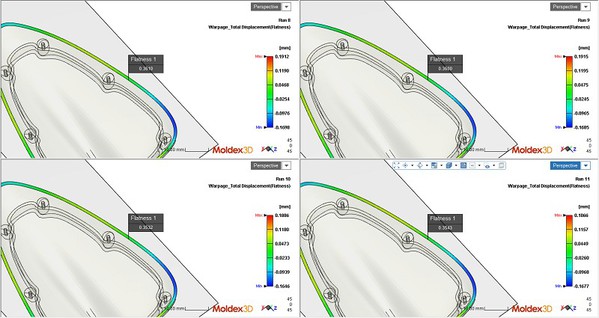

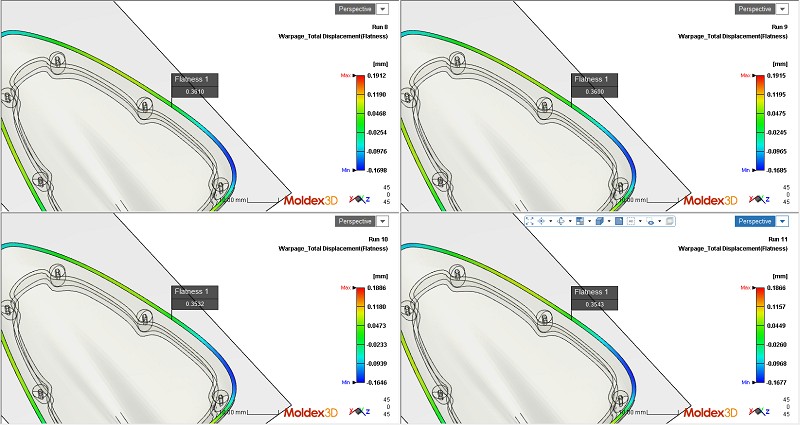

圖5 : 比較不同參數所產生的平坦度
圖5 : 比較不同參數所產生的平坦度

(本文作者黃智揚為科盛科技使用者經驗設計師)
