SerDes 是什麼？

SerDes(序列器/解除序列器)是能夠將大位元寬度的單端匯流排，壓縮為一個或多個差動訊號的裝置，差動訊號的切換頻率會高於大位元寬度的單端匯流排。SerDes能夠使大量資料點對點傳輸，同時縮減實作寬平行資料匯流排的複雜度、成本、功耗及電路板空間。使用SerDes可達到絕佳的效益，因為平行資料匯流排的頻率超過500MHz (1000Mbps)，在如此高的頻率下，寬平行匯流排本身的問題會加劇。切換速度較快的平行匯流排需要耗用較多電源，而且在時脈容差減少的情況下不容易佈線。例如，系統設計人員通常很難維持個別平行訊號線路之間類似的偏移。偏移的不相符程度過大，即造成接收器的系統時序問題，因為許多系統都必須時脈輸入平行資料，做為一組調準的位元。頻率和傳輸距離增加時，平行資料匯流排實作會發生其他許多問題。訊號完整性、耗電量及時序等問題都會對設計造成重大影響。在現今的精簡系統中，電路板空間通常受限，單純使用許多速度緩慢的平行通道無法傳輸大量資料(如圖一)。在許多應用中，對於系統內部、系統之間或兩個不同位置的系統之間，進行點對點大量資料傳輸而言，SerDes可做為理想的解決方案。

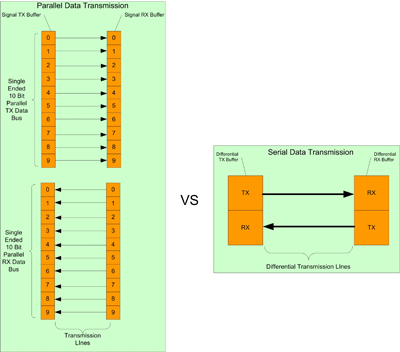

《圖一 單端平行匯流排實作與SerDes資料傳輸》

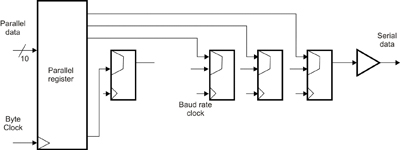

SerDes的基本運作
...
...
