Tektronix 提出隔離量測標準


【CTIMES/SmartAuto 陳復霞整理 報導】   2017年05月24日 星期三

瀏覽人次:【4523】


全球量測解決方案供應商--- Tektronix 正在擴大其在獨立量測系統中的地位。2016 年,Tektronix 推出具有革命性的 120 dB (1 百萬至 1) 共模抑制的高效隔離量測系統 IsoVu,為電源量測設立了全新的標準。Tektronix 再度在 IsoVu 產品系列加入生力軍,並提供了較大的差動電壓範圍和更高的輸入阻抗。

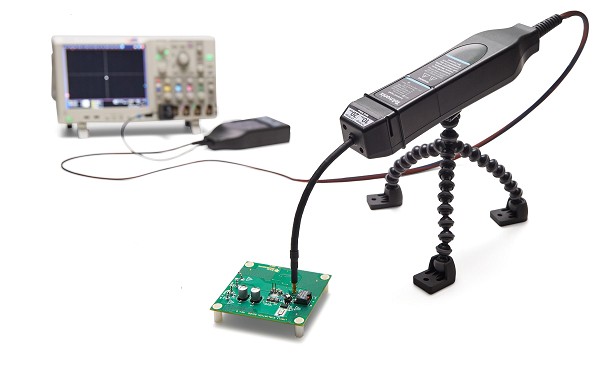

Tektronix 提供更大的差動電壓範圍和高輸入阻抗特性來增強其 IsoVu 產品組合
Tektronix 提供更大的差動電壓範圍和高輸入阻抗特性來增強其 IsoVu 產品組合

IsoVu 量測系統在 APEC 2016 展會上首次亮相時即獲得廣泛的好評。Panasonic Semiconductor Solutions 的 Daijiro Arisawa表示:「市場上顯然需要一種新的探棒技術,使我們能夠對高端電壓進行直接量測。我們需要一種方法,可從我們感興趣的差動訊號中隔離出共模電壓。使用 IsoVu,我們可以直接觀察柵極電壓波形,而不會對電路產生不利的影響。這是真正革命性的產品。」

宜普電源轉換公司 (Efficient Power Conversion Corp.,EPC) 是 GaN 電源管理技術的領導供應商,在共模干擾存在的同時,也努力對訊號進行直接量測。應用工程副總裁 Michael de Rooij 表示:「Tektronix IsoVu 探棒的高頻寬和高隔離電壓功能是極為驚人的工具,有助於準確驗證各種 EPC eGaN FET 的高端柵極驅動器電源設計。」應用執行總監 David Reusch 補充說:「Tektronix 團隊在設計 IsoVu 時,充分瞭解對於量測高效能差動電壓新方法的需求和挑戰。利用此探棒的卓越效能來量測的能力令人印象深刻,EPC 已決定在如 EPC9063 等所有新開發板上均納入 IsoVu 相容的連接。而現在,由於 IsoVu 的差動電壓範圍更大,且輸入阻抗也更大,因此可以提供更豐富的量測功能。」

更大的差動電壓,更高的輸入阻抗

IsoVu 系列產品組合提供六個新機型,包括具有更大的差動和共模電壓範圍的產品。使用者現在可以在高達 60 kV 的大共模電壓的情況下,準確量測從直流到 800 MHz 的寬範圍差動訊號 (5 mV 至 > 1,000 V)。

新的 IsoVu 產品亦包括高輸入阻抗。差動輸入電阻高達 40MΩ,且差動輸入電容可低至 2 pF。大輸入阻抗可讓使用者在其電路的任何位置進行量測,而不需擔心如何載入待測訊號。更大的差動電壓和更高的輸入阻抗組合可讓設計人員完全分析其系統的特性,並且不需透過示波器連接回地面的傳統式探棒。

具有這些功能的新 IsoVu 機型可提供 200 MHz、500 MHz、800 MHz 頻寬,並隨附 3 公尺或 10 公尺長度的光纖電纜。10 公尺電纜選配提供與 3 公尺選配相同的效能規格,並可讓使用者將其測試系統遠離待測裝置的干擾和輻射發射。舊版的 1 GHz 型號仍持續可用。

更新的 IsoVu 機型將可開放訂購,並將在第三季開始出貨。
