是德科技推出PCIe Gen3协议分析测试解决方案


【CTIMES/SmartAuto 編輯部报导】   2014年11月26日 星期三

浏览人次:【3382】

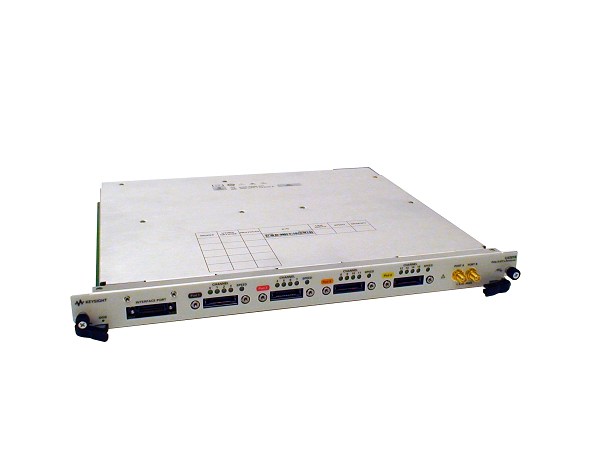

是德科技(Keysight)日前推出可加速PCIe Gen3系统开发的U4301B PCIe协议分析仪。U4301B充分支持从2.5 GT/s(Gen1)到8 GT/s(Gen3)的PCIe速度,以及x1至x16的链路宽度。该分析仪并标配分析工具,可用于验证PCIe LTSSM(链路训练和状态机)程序、NVM(永久性内存)Express,及AHCI(进阶主机控制器接口)传输协议运作状况。新的内插式探棒支持采用SFF-8639和M.2连接器的最新储存装置。

/news/2014/11/26/1421251000S.jpg

U4301B PCIe分析模块可在AXIe机箱中运作,具有灵活性。为协助工程师轻易连接待测系统,是德科技新增了两款内插式探棒,分别为U4330A SFF-8639和U4328A M.2 PCIe 内插器。此外,是德科技还提供其他采用传统连接方式的内插式探棒,包含U4321A标准PCI Express内插式探棒和U4322A PCIe Gen3中间总线探棒,以及支持客制化探量的U4324A飞脚式(flying lead)探棒。是德科技探量解决方案采用专利式等化监听探棒(ESP)技术和全自动调谐讯号处理能力,让工程师能可靠地撷取系统数据。

LTSSM是产品开发人员面临的最棘手挑战之一。U4301B的LTSSM分析和等化可视化工具可深入分析训练序列。在分析PCIe Gen3等化特性时,工程师需撷取数以千计的数据封包。为了简化分析作业,这些工具提供清晰且易于追踪的撷取过程分析摘要。

PCIe 链接可以改善永久性内存的速率和响应时间,使其成为新一代的储存技术并迅速普及。NVM Express是专为这类环境而设计的协议。Keysight U4301B可撷取通过接口的数据流并根据其方向或队列来组织传输(transaction)。U4301B个别的实体区域页面(PRP)列表包含NVMe队列的所有关键信息,只需单键操作即可查看NVMe传输,方便设计工程师迅速查看和验证透过PCIe 接口传输的数据。

台湾是德科技总经理张志铭表示:「随着永久性内存和高效能PCIe接口的应用越来越普及,开发人员需要透过新的方法来对其进行测试与优化调整。U4301B提供全新的接口和分析工具,可因应未来的NVMe和AHCI组件测试挑战。」

U4301B提供下列效能分析:

*实际数据速率计算和PCIe数据流响应时间量测。这类分析可协助设计工程师了解传输速率效能、PCIe响应时间,以及其他操作参数,进而提供深入分析,以便将组件效能优化。

*对可用的表头和数据流控制信用提供详细的图表,让工程师能轻松查看并分析数据流和信用可用性。

Keysight U4301B PCIe协议分析仪现已开始出货。(编辑部陈复霞整理)
