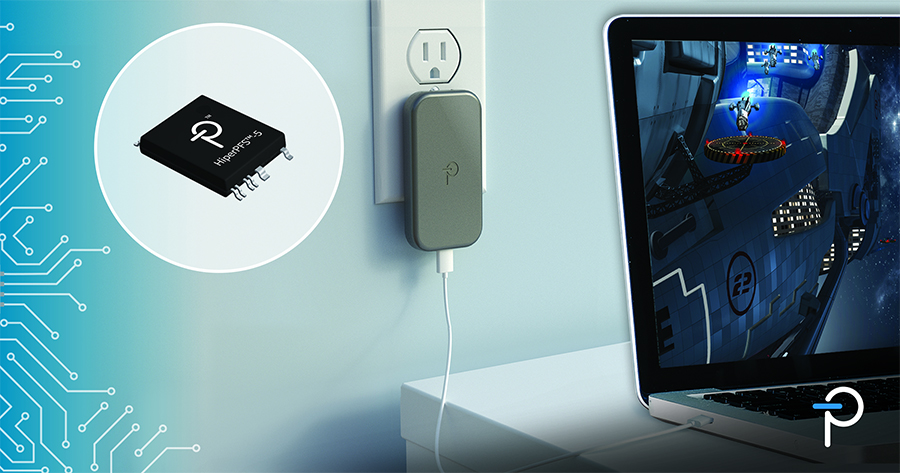

Power Integrations宣布推出整合了 750 V PowiGaN 氮化??切换开关的 HiperPFS-5 系列功率因数修正 (PFC) IC。新款 IC 的效率高达 98.3%,无需散热片即可提供高达 240 W 的功率,并且可以实现优於 0.98 的功率因数。HiperPFS-5 IC 是高功率 USB PD 转换器、电视、游戏主机、一体电脑和电器的理想选择。

/news/2022/03/22/2019424740S.jpg

Power Integrations 资深产品行销经理 Edward Ong 表示:「随着 OEM 和售後市场供应商竞相为行动装置打造速度最快、尺寸最小且最具功能性的 USB PD 充电器,HiperPFS-5 IC 为工程师提供了关键优势。我们将自己专有的 PowiGaN 切换开关与准谐振、变频不连续模式升压式 PFC 架构相结合。透过将 HiperPFS-5 IC 与我们的新型 HiperLCS?2 晶片组或 InnoSwitch?4-CZ 主动箝位返驰式 IC 配对,设计人员可以轻松克服最严格的效率规定,同时将物料清单缩减一半,实现外型尺寸极为契合的超快速充电器。」

电源供应器中使用的电容器和电感器会产生电流和电压之间的相位变化,导致电源线损耗,并可能干扰连接到 AC 主电源的其他设备。许多国家/地区需要使用 75 W 以上的电源供应器才能透过所谓的功率因数修正 (PFC) 来调整这种影响。虽然有许多 PFC 解决方案可以使用,但采用 PowiGaN 技术和准谐振 (QR) 控制设计的 HiperPFS-5 IC 代表了离线式电力品质增强的艺术与科学巅峰之作。

HiperPFS-5 的创新 QR 不连续导通模式 (DCM) 控制技术可调整输出负载、输入线间电压和输入线电压周期的切换频率。QR DCM 控制可确保低切换损失并允许使用低成本升压式二极体。与传统的临界导通模式 (CRM) 升压式 PFC 电路相比,变频引擎可将升压式电感器尺寸缩减 50% 以上。低切换损失和传导损耗 (由 PowiGaN 切换开关进一步增强) 以及无功损电流感测,意味着 HiperPFS-5 IC 在整个负载范围内维持高效率 (高达 98.3%)。HiperPFS-5 IC 在满载时提供高於 0.98 的 PF。在轻负载时,创新的功率因数增强 (PFE) 功能可补偿输入滤波器电容,即使在 20% 负载条件下也能维持高达 0.96 的 PF。无负载功耗仅为 38 mW。

稳健的 750 V PowiGaN 切换开关还带来了其他好处。在全球许多地方,主电源可能非常不稳定,经常导致电源供应器元件出现过压故障。HiperPFS-5 IC 可维持高达 305 VAC 的高功率因数,并且可以在线电压上升期间以高达 460 VAC 的电压持续运作。此外,HiperPFS-5 IC 将 Power Integrations 的自动 X 电容器放电 (CAPZero) 功能 (包括符合安全法规所需的备援接脚以及高压自

启动) 全部整合到了一个薄型 InSOP-T28F SMD 功率封装中。封装中的外露冷却垫采用源电位,可实现高效率冷却并简化 EMI 解决方案。数位线峰值电压检测可确保稳健的效能,即使在不断电电源供应器或发电机输入失真的情况下也是如此。

想要评估 HiperPFS-5 准谐振 PFC 控制器 IC 的设计人员可下载叁考设计DER-672。装置单价为 2.34 美元,每次订购数量为 10,000 件。
