Littelfuse推出DSLP偏壓系列SIDACtor晶閘管


【CTIMES/SmartAuto 編輯部報導】   2015年11月11日 星期三

瀏覽人次:【7069】


Littelfuse公司日前推出DSLP偏壓系列SOT23-6 SIDACtor保護晶閘管(DSLPxxxxT023G6),旨在為寬頻通信應用提供優於市面上其他解決方案的過壓保護,同時將對資料信號完整性的影響降至最低。獲得專利的EpiSCR矽電撬技術具有容性負載特性,適合於高頻寬應用。該技術提供高達35A(8/20μs)的穩定浪湧額定值。緊湊型SOT23-6封裝採用直通型引線框架設計,有助於節約寶貴的電路板空間,可最大限度地減少在印刷電路板佈局上的佔用空間。

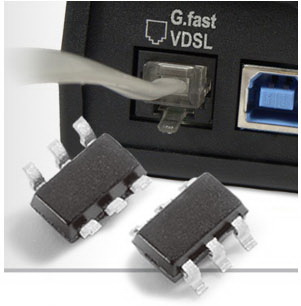

DSLP偏壓系列SIDACtor晶閘管可用於為DSL硬體提供Broadband Optimized保護。
DSLP偏壓系列SIDACtor晶閘管可用於為DSL硬體提供Broadband Optimized保護。

DSLPxxxxT023G6系列SIDACtor保護晶閘管的典型應用包括為符合HD-SDI、HD-CVBS、VDSL2、ADSL2、ADSL2+和G.fast資料傳輸標準的數位用戶線路(DSL)設備提供三級和線驅動器側保護。

「符合G.fast資料傳輸標準的寬頻設備旨在用於分配點250米範圍內的電話線上,讓電信公司無需在眾所周知的『最後一英哩』上安裝光纖,卻仍然能為眾多住宅使用者提供可媲美光纖的速度。」SIDACtor保護晶閘管全球產品行銷經理Jeff Chin表示:「DSLPxxxxT023G6系列一流的電氣性能讓電信設備電路設計師能夠升級現有設計,甚至已投產產品的電路保護性能。」

DSLPxxxxT023G6系列SIDACtor保護晶閘管採用緊湊的表面貼裝SOT23-6封裝,提供卷帶包裝。樣品可向世界各地的授權Littelfuse經銷商索取。(編輯部陳復霞整理)

關鍵優勢

* 浪湧性能(最低30A,8/20μS下典型值為35A,5/310μS下典型值為15A),同時不會對較高資料速率的信號完整性造成不利影響。 這種程度的保護對於環境最惡劣的G.fast應用(包括GR-1089 Issue 6室內要求以及ITU K20/21/45增強型外線推薦)而言都綽綽有餘。

* 低斷態電容(最高2.5pF)可降低插入損失與失真現象,尤其是在資料速率較高的信號中。

* 直通型佈局可降低非直通型印刷電路板走線連接造成的阻抗失配短線效應,並簡化印刷電路板的設計。

* 相比現有的工業夾緊技術能夠應對AC電源交叉問題更好。

* 8/12/18/24/36伏等眾多電壓配置,設計方便,適合各種驅動器。

* 標準SOT23-6封裝,提供相容設計。

關鍵字: 晶閘管  DSLP  偏壓系列  矽電撬技術  印刷電路板  電路保護  Littelfuse  電源元件
