安立知推出RF和被動交互調變分析儀 實現以光纖高速執行分析


【CTIMES/SmartAuto 報導】   2020年04月20日 星期一

瀏覽人次:【1371】


安立知(Anritsu)推出基於多埠通用公共無線電介面(CPRI)的射頻(RF)和被動交互調變(PIM)分析儀–IQ Fiber Master MT2780A,這是首款透過光纖執行真實PIM分析並從IQ數據顯示RF頻譜結果的儀器。MT2780A使現場工程師、現場技術人員及第三方承包商只需一台儀器,即能在採用CPRI前傳(front haul)基礎設施的LTE系統上執行RF干擾量測與PIM故障排除,進而大幅縮減測試成本及時間。

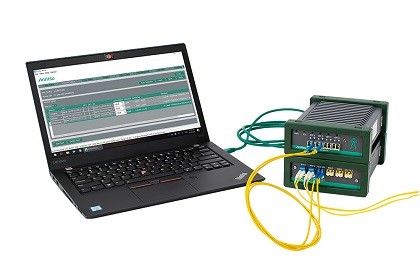

安立知全新IQ Fiber Master MT2780A降低部署及維護具備CPRI前傳網路之LTE系統的測試成本及時間
安立知全新IQ Fiber Master MT2780A降低部署及維護具備CPRI前傳網路之LTE系統的測試成本及時間

IQ Fiber Master採用具備專利的PIM over CPRI及RF over CPRI測量功能,允許在地面上進行測試,大幅減少塔架攀爬的必要。現場工程師和技術人員可以使用MT2780A掃描遠端射頻前端設備(RRH)的上行鏈路RF訊號,以確認是否存在頻內干擾,並同時執行PIM over CPRI測量。該單機儀器解決方案可為所有一線LTE基地台無線電製造商提供支援,協助其確定KPI是否受到干擾或PIM的影響。

透過分析CPRI IQ數據,使用者可以查看無線電的上行鏈路頻譜以進行干擾故障排除。IQ Fiber Master使用四個SFP輸入來測量PIM over CPRI,並提供比較多個頻段及區域的能力。測量作業是根據即時蜂巢式天線塔的流量訊號而進行的,提供一種執行實際測試的獨特方法,從而提高了測試準確性,同時不會造成系統停機。由於測量值是來自於基頻IQ數據,因此IQ Fiber Master可在任何頻率RRH或與RRH頻率組合進行測量,提供極具成本效益的解決方案。

根據IQ Fiber Master分析結果可作出完整的PIM診斷。其可回報並顯示不論是內部還是外部的PIM所在以及與PIM的距離。此外,獨特且專有的PIM熱圖可快速顯示哪一台發射機導致最大的PIM。該集體診斷數據方法可引導現場工程師和技術人員前往最可能的位置並提示問題的原因,進而縮短了整個PIM的查找過程。

為了進行連續監測,則可將IQ Fiber Master安裝在基地台,進行長期的PIM over CPRI測量並提供分析資訊。此配置亦可測量各種PIM相關的問題,例如在特定日期或時間出現間歇性的PIM,或由於當日基地台負載而導致PIM出現變化等。此外,其亦可產生測量報告並可用於進行比較分析。

IQ Fiber Master MT2780A還可作為無頻段(band-less)的PIM測試解決方案,成為營運商在識別干擾問題及其位置時的第一個測試工具,有助於其決定最有效率的措施。

IQ Fiber Master MT2780A支援所有LTE頻段。整體設計極其緊湊且輕巧,重量僅有1公斤(2.2磅),尺寸為185mm × 133mm × 55mm(2.1×7.3×5.2英吋),使用者的手可輕鬆掌握。

關鍵字: 光纖  RF  LTE  安立知(Anritsu
