凌力爾特8-Switch 矩陣LED 調光器簡化複雜的 LED 矩陣設計


【CTIMES/SmartAuto 編輯部報導】   2016年01月04日 星期一

瀏覽人次:【4748】


凌力爾特 ( Linear Technology) 日前發表 LED旁路開關元件LT3965,能獨立調光及診斷八組分開的LED或LED段。LT3965與LED驅動電路可配合操作以配置為電流源,並具備八個獨立控制的浮動17V /330mΩ NMOS開關。使用這些內部電源開關和內建的I2C串列介面,串中的單個LED可導通或關斷,或者可透過PWM調光以於LED矩陣中提供獨特的圖形。

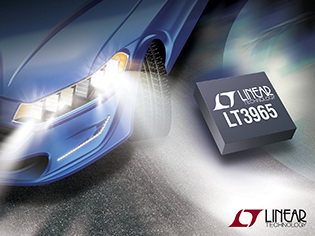

凌力爾特發表 LED旁路開關元件LT3965,能獨立調光及診斷八組分開的LED或LED段..
凌力爾特發表 LED旁路開關元件LT3965,能獨立調光及診斷八組分開的LED或LED段..

元件的典型應用包括汽車矩陣LED前照燈、工業照明和大型LED顯示器。I2C串列介面可以256:1的調光比在調光狀態間透過有/或無11位元解析度漸變過渡達到數位設定。每個開關可控制和監視一個單一的LED或高達16V的串聯LED段。LT3965的8V至60V的輸入電壓範圍內可容納一般用於汽車和工業應用的各式LED驅動器。針對較大的LED矩陣應用,多個LT3965(最多16個)則可使用一個共同的I2C匯流排。

LT3965的八個開關可採用並聯和/或串聯連接以圍繞LED燈串中的一或多個LED進行電流旁路。當採用多個LT3965時,I2C串列介面可達到主微控制器和配置為從屬器之一或多個LT3965之間的通訊。LT3965提供內部時脈產生器,同時支援外部時脈源以進行PWM調光。此外,LT3965的每個通道可提供開路LED和短路LED故障報告和保護。元件採用28接腳TSSOP散熱加強型封裝,為矩陣調光應用確保了精小的解決方案接腳佔位。

LT3965EFE 目前供貨散熱加強型28接腳 TSSOP封裝。工業溫度版本元件之 LT3965IFE 經測試保證可操作於攝氏–40度 至125度操作接面溫度範圍。兩種版本均可供貨。(編輯部陳復霞整理)

8-Switch 矩陣LED 調光器

產品特色

‧ 8 個獨立的 17V 330mΩ NMOS 開關

‧ 為每個開關提供了獨立導通 / 關斷 / 調光控制

‧ 具開路 LED 和短路 LED 故障報告功能的 I2C 串列介面

‧ 可編程的 I2C 位址

‧ VDD 範圍:2.7V 至 5.5V 和 VIN 範圍:8V 至 60V

‧ 數位可編程 256:1 PWM 調光

‧ PWM 調光狀態之間的漸變過渡

‧ 用於 PWM 調光的任選內部時脈產生器或外部時脈源

‧ 旋轉率限制開關以降低雜訊

‧ 開路 LED 過壓保護

‧ 可編程設計開路 LED 和短路 LED 門檻

‧ 28接腳散熱加強型 TSSOP 封裝
