為新一代資料中心供電:英飛淩 48 V 高效率雙級架構配電


【CTIMES/SmartAuto 報導】   2019年05月14日 星期二

瀏覽人次:【970】


英飛凌科技推出零電壓切換 (ZSC) 開關電容轉換器,採用雙級架構,適用於 48 V 應用的 CPU、GPU、SoC、ASIC 及記憶體供電。英飛淩的 48 V 架構完整系統概念為達成 99% 的效率做好準備。結合 ZSC 電路板與 CoolGaN 600 V 的解決方案,可提供最佳化電流,並為未來的資料中心提供前所未有的效能。

/news/2019/05/14/1702041390S.jpg

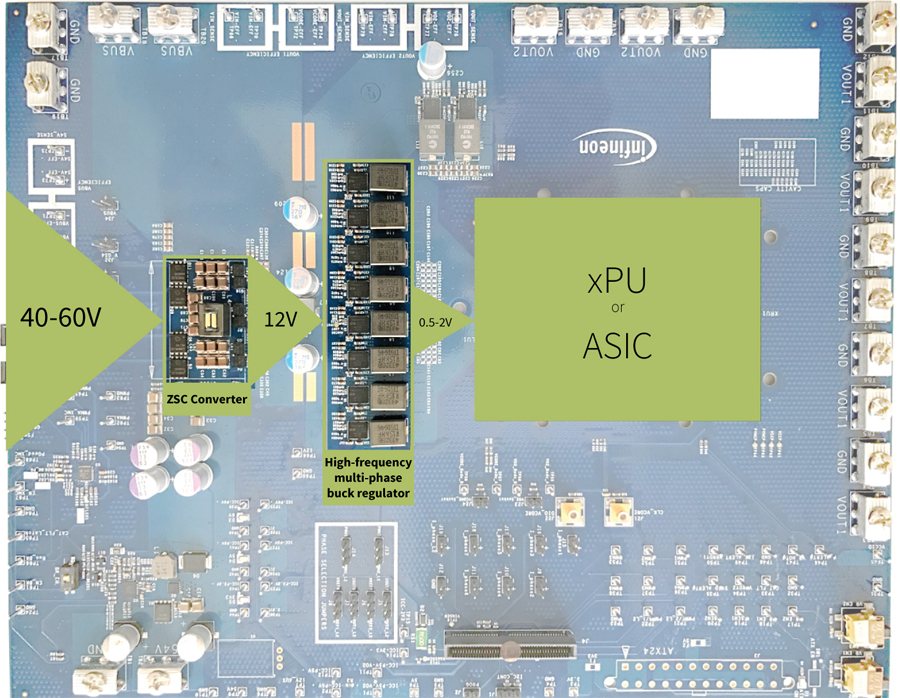

ZSC 轉換器可為 48 V 應用提供最高的效率與功率密度。透過功率 MOSFET 軟切換的電容能量傳遞,可產生中間匯流排電壓。如此可為傳統 12 V 系統提供簡易且低風險的方式轉移至 48 V 基礎架構,進而大幅降低整體擁有成本。結合英飛淩的多相降壓穩壓器,在48V 輸入系統中可達到 94% 以上的整體效率以及高於業界平均值的功率密度。

此電路板配備英飛淩的微控制器、驅動器及開關。它包括匹配的 25 V 與 40 V OptiMOS 5 和 OptiMOS 6 MOSFET,以及 EiceDRIVER 2EDi 閘極驅動 IC。XMC 系列微控制器使 ZSC 開關電容轉換器更臻完備。

它可依據系統需求及限制,容易實作穩壓器模組 (VRM) 或板上 (VRD) 設計。ZSC 4:1 轉換器的雙向功率傳輸能力賦予電源架構設計人員極大的彈性導入高效率且精巧的匯流轉換器,提供 48 V 至 12 V 的電壓轉換。

此外,ZSC轉換器模組可以靈活配置,以供應不同的轉換率 (2:1、4:1、6:1、8:1、10:1、12:1),提供系統效率的最佳化。在 4:1 的組態中,ZSC 轉換器在 600 W 可達到最高 99% 的峰值效率,功率密度為 780 W/inch2。由於具有高功率轉換效率,並具有優異的散熱效能,相同的設計可提供高達 1 kW 應用。
