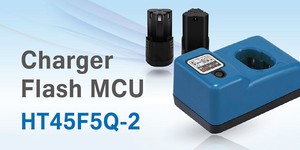

盛群新推出工具充電器MCU--HT45F5Q-2


【CTIMES/SmartAuto 陳復霞整理報導】   2017年08月16日 星期三

瀏覽人次:【1192】


盛群(Holtek)在充電器產品領域MCU,繼HT45F5Q之後再度推出HT45F5Q-2,與前一代相比,除了提供更多I/O及UART外,並增強充電管理模組(Battery Charge Module)功能,更易於恆壓(CV)及恆流(CC)閉環充電控制。

盛群工具充電器MCU--HT45F5Q-2具有高整合度,可省去外接零件、減少PCB面積以及降低生產成本。
盛群工具充電器MCU--HT45F5Q-2具有高整合度,可省去外接零件、減少PCB面積以及降低生產成本。

HT45F5Q-2資源為2K×16 Flash Program ROM、128 Byte Data RAM、32 Byte True Data EEPROM、內建精準RC Oscillator (HIRC 8MHz),6通道12-bit ADC可用於電池電壓、充電電流及電池溫度等檢測;1組10-bit CTM可用於程式計時外,也可變為PWM輸出進行風扇調速,UART用與週邊溝通,LVR用於偵測系統電壓,避免工作電壓過低造成不穩定,充電管理模組能用於CV及CC電池充電控制。

充電管理模組由二個部份組成,第一部份為二組OPA與DAC組成,用於控制充電電壓及電流,充電器的CV/CC上限值是由軟體設置DAC達成,而CV控制採用其中的12-bit DAC,CC控制則採用8-bit DAC。第二部份為一組固定放大倍數OPA,用於電流訊號放大,可達到提升電流解析度並降低檢測電阻功率之功效。

HT45F5Q-2為高整合度MCU,可省去外接零件、減少PCB面積以及降低生產成本。充電管理模組中的DAC,同時也能配合充電器生產治具,能將充電電壓及電流校正參數寫入至EEPROM,省去傳統人工校正,提高生產效率。HT45F5Q-2提供20NSOP封裝,可輕易完成充電器應用,與盛群其它8-bit MCU相同,具有符合工業規格與高抗雜訊特性,並且在安全性、穩定性都比傳統充電器應用上更好。

關鍵字: 工具充電器MCU  盛群  Holtek  微控制器
