Diodes提供TRIAC可調光LED控制器/驅動器設計平台
可支援達25W的LED燈應用高功率

【CTIMES/SmartAuto 陳復霞整理報導】   2017年01月03日 星期二

瀏覽人次:【2788】


Diodes公司提供的AL1692 LED控制器/驅動器產品是基於平台的TRIAC可調光LED燈設計方案。其內部 MOSFET型款產品提供了具有小型PCB尺寸的低成本解決方案,並且直接驅動額定功率從3W至13W的燈具。具外部MOSFET的僅有控制器型款能夠支援最高達25W的高功率應用。

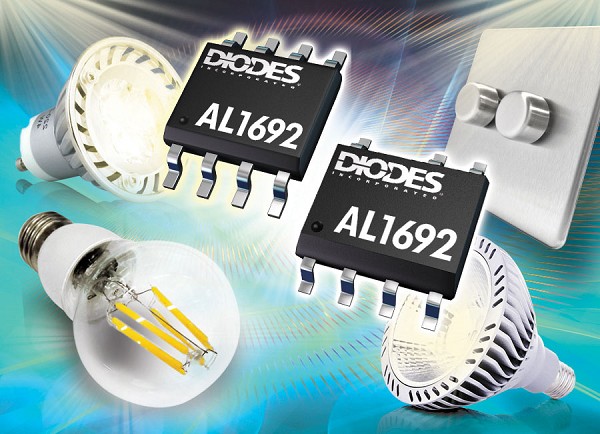

Diodes的AL1692 LED控制器/驅動器產品為提供具有小型PCB尺寸的低成本解決方案
Diodes的AL1692 LED控制器/驅動器產品為提供具有小型PCB尺寸的低成本解決方案

這款單級、降壓-升壓、非隔離型配置AL1692元件主要用於離線式TRIAC可調光LED照明應用,提供了高功率因數、低總諧波失真和高調光器相容性解決方案,以滿足美國電氣製造商協會(NEMA)固態照明(SSL)標準要求。AL1692省去輔助線圈,並且提供了精確的輸出LED電流,確保出色的線路和負載調節,同時,其邊界導通模式(BCM)實現了高轉換效率,並有減緩電池干擾(EMI)的設計,可進一步降低物料清單(BOM)成本。

AL1692 元件提供四個具有不同漏源導通電阻值的內部 MOSFET選件,用於120VAC或230VAC 運作,並且涵蓋廣泛的輸出電壓/電流應用範圍:包括4.7Ω/700V、4Ω/600V、3.2Ω/500V 和 2.8Ω/400V。AL1692 元件還提供增強的內部保護特性,比如LED開路/短路電路保護、過熱、欠壓閉鎖、上升邊緣遮蔽、逐週期過電流保護,以及熱保護功能,提升了系統安全性和可靠性。

僅有控制器的AL1692元件型款以SO-8封裝型式供貨,具備MOSFET選項型款以SO-7封裝型式供貨。

關鍵字: LED  控制器  驅動器  TRIAC  可調光  離線式  Diodes  LED
