Diodes公司推出新款 12 通道恆定電流 LED 驅動器AL58221。這款驅動器為12個漏極開路輸出,額定電壓為24V,可輸高達60mA入高精度電流,具有快速瞬態反應特性。通道間LED電流精度典型值為+/-1%,穩壓輸出電流容差為+/-0.1%。這款驅動器在3V至5.5V輸入電壓下運作,使用自適應脈衝密度調變(APDM)技術幫助減緩非理想IOUT失真情況,並提升視覺更新率以增強效能。這款驅動器可用於室內外的LED視訊看板和顯示器、可變訊息標誌(VMS)、建築和裝飾LED照明系統與LCD背光裝置。

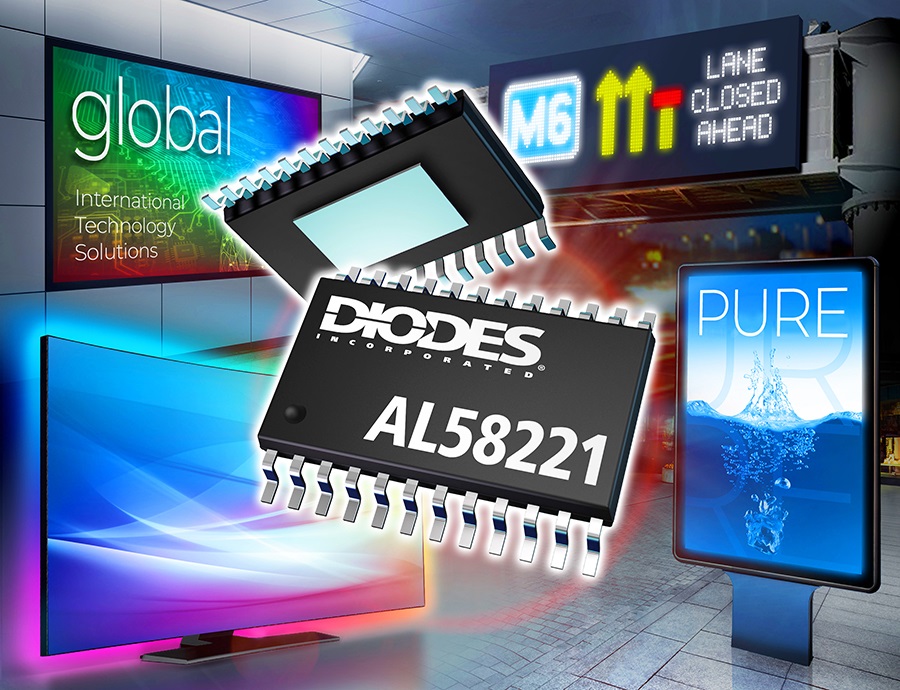

![新款 12 通道恆定電流 LED 驅動器為12個漏極開路輸出,額定電壓為24V,可輸高達60mA入高精度電流,具有快速瞬態反應特性。](/news/2024/09/10/1118244350S.jpg) |
新款 12 通道恆定電流 LED 驅動器為12個漏極開路輸出,額定電壓為24V,可輸高達60mA入高精度電流,具有快速瞬態反應特性。 |
AL58221的LED電流由三個外部電阻(用於RGB主設定)所設定,每個通道的平均輸出電流可以透過數位介面獨立編程。它具有10MHz雙邊緣觸發的資料時鐘輸入,可降低電磁干擾(EMI)。這款元件的雙線串列介面可將灰階資料傳送到儲存配置設定資訊的功能控制暫存器。並使用APDM來提高16位元時大於1,000Hz的視覺更新率,8位元灰階時大於256kHz的視覺更新率。這項技術能夠減少閃爍,並提供輸出電流雙向處理功能,以降低EMI。
同一個LED驅動器系列中的AL58263是近期推出的一款16通道裝置,具有16位元脈衝寬度調變(PWM)灰階調光控制功能,適用於更高解析度和更大尺寸的顯示面板。AL58221與AL58263採用強化散熱型TSSOP-24EP(A1-B 型)封裝。
