Diodes定電流LED驅動器以低矮型DFN封裝 適合邊緣照明


【CTIMES/SmartAuto 報導】   2018年02月08日 星期四

瀏覽人次:【1076】


因應具備高效率及超低EMI的小型LED照明設備需求持續成長,Diodes公司為此擴展廣受歡迎的BCR420U及BCR421U線性LED驅動器系列,納入採用超低矮型DFN2020封裝的BCR420UFD及BCR421UFD裝置,非常適合12V及24VLED邊緣照明應用。

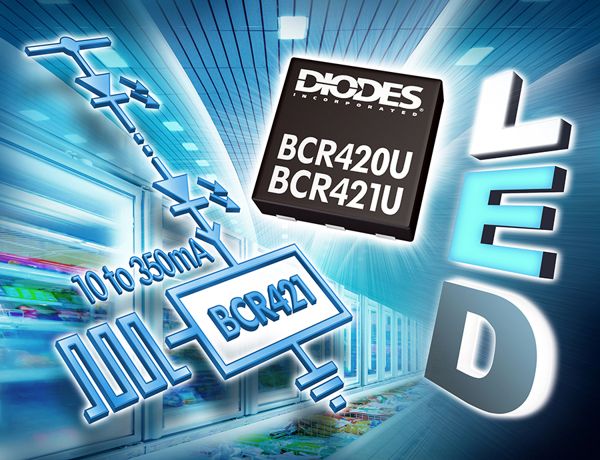

定電流 LED 驅動器目前以適合邊緣照明的低矮型 DFN 封裝供應
定電流 LED 驅動器目前以適合邊緣照明的低矮型 DFN 封裝供應

LED照明的主要效益為壽命更長及效率更高,代表更多變且侵入程度較低的解決方案需求持續增加,其中包括由邊緣而非以垂直方式發光的燈具。為了因應這項需求,製造商尋求解決方案支援更薄的整體外型。DFN2020封裝高度僅0.6mm,是邊緣照明的不二選擇。

新裝置和BCR4xxU系列其他產品一樣,提供10mA及200mA(BCR420UFD)之間或350mA(BCR421UFD)±10%容差的可調整定電流;其中BCR421UFD可使用最高25kHz及1%負載週期的PWM訊號控制,提供LED調光功能。這兩款裝置都具備負溫度係數,可於內部溫度升高時降低LED驅動器電流,藉此保護及延長LED壽命。此外使用的線性拓撲是以NPN射極隨耦器搭配射極電阻器為基礎,代表裝置幾乎沒有EMI,因此非常適合用於醫療照明等敏感應用。

裝置具備廣大的作業電壓範圍(介於1.4V及40V之間),以及最高1.7W的總功耗,適合用於驅動更長的LED燈條,同時仍提供足夠的保護效果,避免24V系統之中的瞬態。裝置設計為整合式解決方案,在高度僅0.6mm的封裝之中整合電晶體、二極體及電阻器。這樣的厚度遠低於SOT26封裝,可讓工程師、建築師及照明設計師開發整體外型更低矮的LED設備,用於更廣泛的應用。目前邊緣照明指定用於緊急、氣氛或裝飾照明,不過也同樣可應用於醫療、工業及商業環境。

關鍵字: LED  驅動器  DFN  照明  Diodes
