Microchip推出業內最小尺寸的多輸出MEMS時脈產生器 為計時元件節省多達80%的電路板空間


【CTIMES/SmartAuto 報導】   2018年11月08日 星期四

瀏覽人次:【516】


Microchip Technology Inc. 推出業內最小的MEMS時脈產生器,這款新元件最多可以替換電路板上三個石英晶體和振盪器,將計時元件的電路板空間最高縮小80%。DSC613時脈家族藉由整合低功率和高穩定性微機電系統(MEMS)共振器,因此無需外部石英晶體。

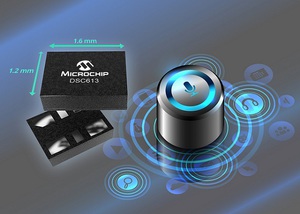

Microchip推出 DSC613家族
Microchip推出 DSC613家族

隨著消費者對迷你型物聯網(IoT)和可攜式電子設備的需求加速,產品設計師需要能降低尺寸同時並能延長電池壽命的解決方案。計時元件是這類產品運行的關鍵,但時脈源通常需要多個元件來滿足消費設備的頻率要求,導致較高的電路板空間佔用和能耗。

為了滿足如今智慧設備各種頻率範圍的要求,系統設計師需要在電路板上的控制器旁放置多個石英/振盪器,或者使用藉由外部石英振盪器提供參考輸入的時脈產生器。DSC613家族是真正的單晶片解決方案,它將一個MEMS共振器和兩個低功率鎖相回路(PLL)整合到封裝尺寸低至1.6 mm x 1.2 mm的6接腳DFN包裝中。迷你的封裝尺寸和寬廣的頻率靈活性讓DSC613家族非常適合要求低功率運行的小型設備,例如數位相機、智慧音箱、虛擬實境(VR)頭盔、串流媒體播放棒和機上盒。

DSC613家族支援多達三個時脈輸出,頻率範圍支援2千赫茲(kHz)到100兆赫茲(MHz),這使之成為微控制器嵌入式系統的理想選擇。例如在物聯網應用中,時脈產生器可用於為微控制器(MCU)提供MHz級的主參考時脈和32.768 kHz即時時鐘時脈(RTC),同時為連接和感測器等功能元件提供其他MHz時脈。

DSC163家族包括兩個採用AnyRateR時脈合成器的低功率分數型PLL,這使其能夠生成從2 kHz到100 MHz的任意頻率。該家族提供三路輸出,能耗只有大約5毫安培(mA),與使用三個低功率石英振盪器的解決方案相比,可以節省高達45%的能耗。為了進一步降低能耗,可以通過輸出使能接腳關閉時脈輸出。

Microchip計時和通訊業務部門副總裁Rami Kanama表示:「Microchip是唯一的一站式計時服務提供者,我們提供網路同步、時脈生成和緩衝器,以及MEMS、石英晶體和基於SAW的振盪器,頻率範圍從kHz到GHz。DSC613時脈產生器家族是對業界已十分廣泛的MEMS計時產品的最新補充,它為基於MCU的系統提供真正的單晶片計時解決方案,這使之成為Microchip的MCU和MPU元件的絕佳時脈搭檔。」

MEMS產品完全按照標準的半導體製程打造而成,可以提供與積體電路相同的可靠性和穩定性,該元件可以在-40到+125攝氏度的溫度下運行,穩定性高達± 20ppm。所有產品均採用Microchip以客戶為導向的生產規範,確保產品隨時可供客戶使用。

關鍵字: MEMS(微機電時脈產生器  Microchip
