凌力爾特推出高功率單埠乙太網路供電 IC


【CTIMES/SmartAuto 陳復霞整理報導】   2017年02月07日 星期二

瀏覽人次:【3473】

凌力爾特 (Linear) 日前推出用於供電設備 (PSE) 的單埠乙太網路供電 (PoE) 控制器 LTC4279,該元件透過 CAT-5e 電纜為需要大功率的應用提供高達 123W。較高功率輸送的需求來自廣泛的應用,其中包括 LTE picocell基地台、LED 標誌牌、安防監視系統、家庭自動化和機器視覺系統。高度通用的 LTC4279 可為多種受電設備 (PD) 提供功率,這包括所有傳統 (<13W)、IEEE 802.3at Type 1 (13W) 和 Type 2 (25.5W) PD,以及凌力爾特專利的 LTPoE++ (高達 90W) 和客製 (<123W) PD。該元件支援2線(2-pair)和 4 線(4-pair)輸出拓撲、以及單特徵和雙特徵架構。可利用電阻調節的功率選擇使 LTC4279 能容易地針對多種插座進行配置,進而簡化了設計和物料清單。

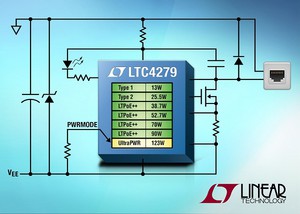

用於供電設備 (PSE) 的單埠乙太網路供電 (PoE) 控制器 LTC4279,可透過1 Gbps CAT5e電纜提供123W功率..
用於供電設備 (PSE) 的單埠乙太網路供電 (PoE) 控制器 LTC4279,可透過1 Gbps CAT5e電纜提供123W功率..

LTC4279 為眾多的 PSE 應用提供全自主型操作,包括端點和中跨電源注入器。一個低功率感測電阻和外部 MOSFET 簡化了熱設計;傳統型 PSE 採用 RDS(ON) 較高和不甚堅固的 MOSFET。PD 的發現是採用一種高可靠性 4 點檢測機制來完成,從而可確保同類最佳抵抗 PD 誤檢測的能力。LTC4279 提供了一組豐富的 PD 分級機制以實現廣泛的系統相容性。利用取決於分級的電流切斷和限制門檻、短路保護和 ±80V 電纜湧浪保護強化堅固性。

LTC4279 提供工業溫度等級 (攝氏–40度至85度) 版本,採用符合 RoHS 要求的 4mm x 5mm QFN-20 和 SO-16 封裝。LTC4279 與 LT4275 和 LT4276 PD 控制器相結合,可實現高達 123W 的端對端設計。LTC4279目前已開始生產供貨。

產品特色

‧符合 IEEE 802.3at Type 1 和 2 要求

‧支援高達 90W 的 LTPoE++

‧UltraPWR 模式支援高達 123W 的客製 PD

‧支援單特徵和雙特徵 PD

‧非常低功耗

*0.1歐姆感測電阻

*低 RDS(ON) 外部 MOSFET

‧高可靠性 4 點 PD 檢測

‧用於中跨的針腳可選檢測延時計時器

‧針腳可編程電源選擇

‧狀態 LED 針腳

‧採用 20 接腳 QFN 和 16 接腳 SO 封裝

關鍵字: 控制器  乙太網路  PoE  供電設備  PSE  單埠  凌力爾特(Linear凌力爾特(Linear系統單晶片
