Power Integrations推出InnoSwitch3離線返馳式切換開關IC系列


【CTIMES/SmartAuto 陳復霞整理報導】   2017年09月14日 星期四

瀏覽人次:【3020】


[加州訊] 節能型電源轉換領域的高壓積體電路廠商Power Integrations推出其 InnoSwitch?3 系列離線 CV/CC 返馳式切換開關 IC。這款新裝置在線電壓和負載條件下的效率高達 94%,可將電源功應器損失再減少 25%,因此有利於開發最高 65 W 的小尺寸電源供應器,但無需散熱片。對於在能源消耗量、佔地面積或散熱限制方面具有極高要求,尤其是以符合總能源消耗量 (TEC) 規格為終極目標的電源供應器,非常適合採用 InnoSwitch3 裝置。

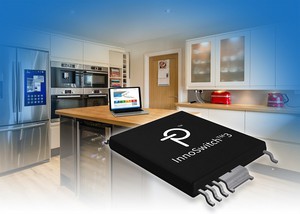

全新的 InnoSwitch3 整合式切換關閉 IC 將功損減少 25%,可在非常廣泛的線電壓和負載條件下始終提供恆定的效率。
全新的 InnoSwitch3 整合式切換關閉 IC 將功損減少 25%,可在非常廣泛的線電壓和負載條件下始終提供恆定的效率。

InnoSwitch3 IC 系列經過最佳化,提供適用於以下三種特定應用的系列:

*CE:外部電流。包括精準 CC/CV 調節與外部輸出電流感測,提供絕佳的設計靈活性。適用於小尺寸單電壓充電器、轉換器、IoT 和建築自動化。

*CP:功率恆定。適用於 USB 供電 (PD)、快速充電和其他需要動態輸出電壓的應用。

*EP:內嵌式電源。採用此 IC 系列的最高額定功率 MOSFET (725 V),並利用出色的多輸出交叉調節提供全方位的線電壓和負載保護,適用於苛刻的工業應用和家用電器。

這些最新的返馳式切換開關 ICs 採用 Power Integrations 創新的隔離式數位通訊技術 FluxLink?,加上同步整流、準諧振切換和精確的二次側回授感測及控制電路。如此可在不需要光耦合器的情況下打造出高效率、精準、可靠的電源供應器電路。InnoSwitch3 裝置通過 CCC、UL 和 VDE 等多項安項安全認證,可構成絕緣屏障,而 InSOP-24 封裝則提供薄型、高散熱效率的解決方案,可在一次側與二次側之間提供更大的 11.5 mm 安規距離與間隔,實現了高可靠性、突波和 ESD 穩定性。

這款新裝置還整合了許多保護功能,包括無功損線電壓過壓和欠壓、輸出過壓、過度供電、過電流和過溫保護,以及輸出整流器短路保護。根據每個目標應用空間的典型需求,裝置子系列具有鎖定或自動恢復功能。所有 InnoSwitch3 IC 均採用板載高電壓 MOSFET (CP 和 CE 系列為 650 V,EP 系列為 725 V)。

Power Integrations 產品開發部副總裁 Mike Matthews 表示:「InnoSwitch3 IC 為反馳式電源供應器設計開啟了全新篇章。在先前無與倫比的 InnoSwitch 產品效率基礎上,這些新裝置更上一層樓,將功損降低了 25%,並在所有線電壓和負載條件下提供最高的可用效率。InnoSwitch3 IC 具有無可比擬的系統簡單性和低元件數特性,可以為廣泛的應用提供穩定可靠的極小型電源供應器。」

InnoSwitch3 IC 適用於消費性產品、電腦、通訊和工業應用的轉換器及開放式架構電源供應器。InnoSwitch3-CP 和 InnoSwitch3-CE IC 樣品現已提供。InnoSwitch3-EP 零件將於 2017 年 11 月供貨。Power Integrations並且推出了一套線上選擇工具 Build Your Own InnoSwitch,可協助設計人員根據其特定設計規格來自訂裝置的功能。

關鍵字: 返馳式切換開關IC  電源轉換  電源供應器  Power Integrations  電源供應器
