凌力爾特(Linear)日前推出強化型USB μModule (微型模組) 隔離器 LTM2894，該元件可針對地對地壓差和大共模瞬變提供保護。強固介面和內部隔離使LTM2894非常適合在需擁有高壓保護功能之嚴苛工業或醫療環境中執行USB的系統。LTM2894透過隔離一對USB訊號收發器 (採用內部訊號隔離) 將接地點分離開，提供7500VRMS 隔離度和 >50kV/μs 的最佳共模抑制能力。LTM2894 能持續承受高達 1000 VRMS 的電壓，並提供 17.4mm 的爬電距離，此符合 IEC 60601-1 標準的分隔距離允許醫療設備透過高於 250VRMS 的電源電壓操作，同時滿足兩種患者保護方法的要求。

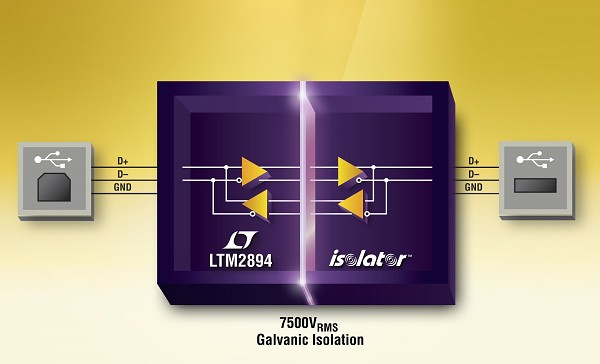

強化型USB微型模組 隔離器LTM2894 可針對地對地壓差和大共模瞬變提供保護。

LTM2894適用於眾多的 USB 集線器、主機和匯流排隔離應用。具有+/-20kV ESD防護能力的收發器可以USB 2.0全速(12Mbps)和低速 (1.5Mbps)操作，而暫停模式負責監視閒置狀態並將VBUS電流減小至低於2.0mA。下行的整合式下拉電阻和上行的整合式上拉電阻可自動進行配置以與下游元件的速度相匹配，使 LTM2894 能夠監視匯流排速度並向主機報告。LTM2894 不需要外部元件，並且是適用於隔離式 USB 通訊的完整μModule 解決方案。

LTM2894 採用精小的 22mm x 6.25mm表面貼著BGA封裝，所有積體電路和被動元件都包含於符合RoHS要求的μModule封裝中。LTM2894提供商用、工業和汽車溫度級版本，所支援的操作溫度範圍分別為攝氏零度至70度、–40度至85度和 –40度至125度。LTM2894 為 μModule 隔離器系列之最新元件，該系列包括隔離型 RS485、RS232、SPI、I2C、CAN 和 GPIO。

產品特色

‧隔離式 USB 收發器：7500VRMS 持續 1 分鐘

‧USB 2.0 全速率和低速率相容

‧自動配置 USB 匯流排速率

‧4.4V 至 36V VBUS 和 VBUS2 運作範圍

‧3.3V LDO 輸出提供訊號基準：VLO、VLO2

‧可承受 50kV/μs 共模暫態

‧在 USB 介面接腳上 +/-0kV HBM ESD

‧1414VPEAK 最高持續操作電壓

‧17.4mm 爬電距離

‧22mm x 6.25mm BGA 封裝
