凌力爾特(Linear Technology)發表一款雙組輸出、高效率、2.25 MHz同步降壓穩壓器LTC3619,其具備可設定的平均輸入限流,能從兩個個通道分別提供800mA及400mA的連續輸出電流,效率並高達96%。透過定頻及電流模式架構, LTC3619 可操作於2.5V至5.5V之輸入電壓範圍,使其成為單顆鋰離子及USB應用的理想選擇;由於可產生低如0.6V之兩個獨立輸出電壓,因此能驅動最新一代的低壓DSP及微控制器。另外,其使用2.25 MHz之切換頻率,因此允許使用極小、低成本的陶瓷電容及高度低於1 mm之電感。結合雙組架構、極小外部元件及3mm x 3mm DFN(或熱加強型MSOP-10)封裝,使LTC3619成為應用於雙組輸出電壓端之高度精小同步降壓解決方案。
|

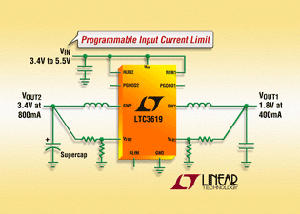

凌力爾特雙組同步降壓DC/DC轉換器,可獨立提供400mA及800mA電流。 BigPic:315x225 |
LTC3619提供一個可設定的平均輸入限流,可透過單一電阻設定於200mA和1.2A間,並具備±5%精準度。即使達到輸入限流時,其400mA通道仍可保持穩壓,這使得LTC3619成為USB應用、超級電容充電及負載點電源供應之理想選擇。結合超級電容,LTC3619能透過其800mA輸出來提供高峰值負載電流,而不會使輸入電源崩塌,或針對如GSM放大器之應用致能400mA輸出。其低壓差100%工作週期操作,允許輸出電壓等於輸入電壓,進一步延長了電池續航力。LTC3619採用Burst Mode操作,以減少無負載靜態電流至僅50μA(雙組通道皆是),關機時更小於1μA,以提供最佳的電池壽命。LTC3619B則採用脈衝跳略模式,以將要求最低雜訊之應用的開關干擾降至最低。其它特性包括用於每個通道的獨立軟啟動和電源良好指示器、短路保護和內部補償。LTC3619是要求輸入限流、達400mA和800mA之雙組輸出、高效率及非常小layout面積之手持式應用的理想解決方案。
