Microchip同步架構解決方案


【作者: 胡登程】   2023年12月26日 星期二

瀏覽人次:【1702】

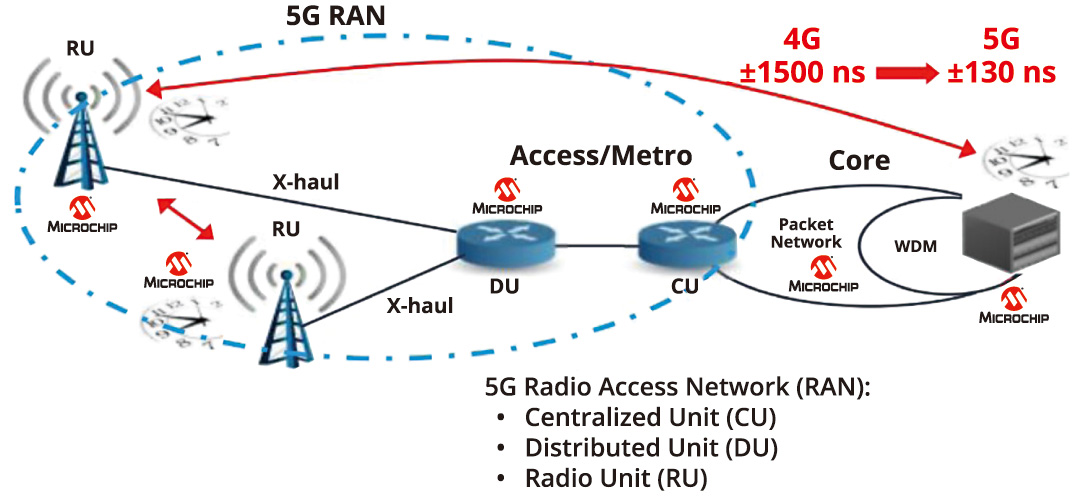

第五代行動通訊系統(5th generation mobile networks)分別有兩種網路佈建架構,第一種為傳統型All in one基地台架構模式,其架構是將CU/DU/RU執行在同一個單元上,其好處可以降低網路延遲,訊號處理佳且佈建簡單,缺點就是非傳統電信業者跨入難度高。第二種為O-RAN聯盟所制定,O-RAN是將CU、DU和RU單元分開,目的就是要降低5G網路布建的難度,同時讓未曾踏入該領域的公司降低佈建難度,讓傳統電信業者可以建置企業專網,但缺點就是對於點對點之間的訊號延遲要求高。不管如何,這兩種架構模式都必須依照3GPP規範的通訊架構。



因此,本篇將介紹Microchip網路同步解決方案以及高速網路通訊之phase noise的要求。


趨勢與需求


智慧城市、無人工廠、VR/IR/AR和無人載具的應用已經成為未來的城市規劃趨勢,因此需要眾多的UE裝置且要求高品質傳輸,那麼良好的phase noise以及時間同步將會是很大的課題。


Microchip同步解決方案


Microchip擁有廣泛的網路同步產品以及完整同步解決方案,其中包括OCXO、Clock Generator、Clock Buffer、Azurite DPLL和TSN Switch等。


(I)OCXO、Clock Generator、Clock Buffer和Azurite DPLL


a. Vectron OCXO


其優勢如下:


●穩定性:在-40°C 至 125°C溫度範圍內達到±20 ppm穩定度


●Holdover:針對產品設計規格,Vectron OCXO可以提供從2小時到24小時的規格


●靈活性:可配合產品規格調整輸出頻率


b. Clock Generator


其優勢如下:


●超低附加相位雜訊特性


●可配合產品規格調整輸出頻率


●可優化系統Clock map節省電路板空間和BOM成本


c. Clock Buffer


其優勢如下:


●擴充Clock輸出組數


●超低附加相位雜訊特性


d. Azurite DPLL


其優勢如下:


●超低附加相位雜訊特性


●可配合產品規格調整輸出頻率


●可優化系統Clock map節省電路板空間和BOM成本


●支援SyncE/PTP同步功能


(II)Microchip提供時序同步解決方案及TSN switch 同步解決方案


a. 時序同步解決方案,這個解決方案不限制NPU平台,只需搭配Azurite


DPLL以及Microchip時序原始碼,且能配合客戶應用支援 T-GM(Grand Master Clock),T-BC(Boundary Clock),T-TC(Transparent Clock)及T-TSC(Time Slave Clock)同步架構。


b. TSN switch 同步解決方案,這個解決方案則需要搭配Microchip平台,以及時序二維碼,且能配合客戶應用支援 T-GM(Grand Master Clock),T-BC(Boundary Clock),T-TC(Transparent Clock)及T-TSC(Time Slave Clock)同步架構。


(III)網路同步的應用

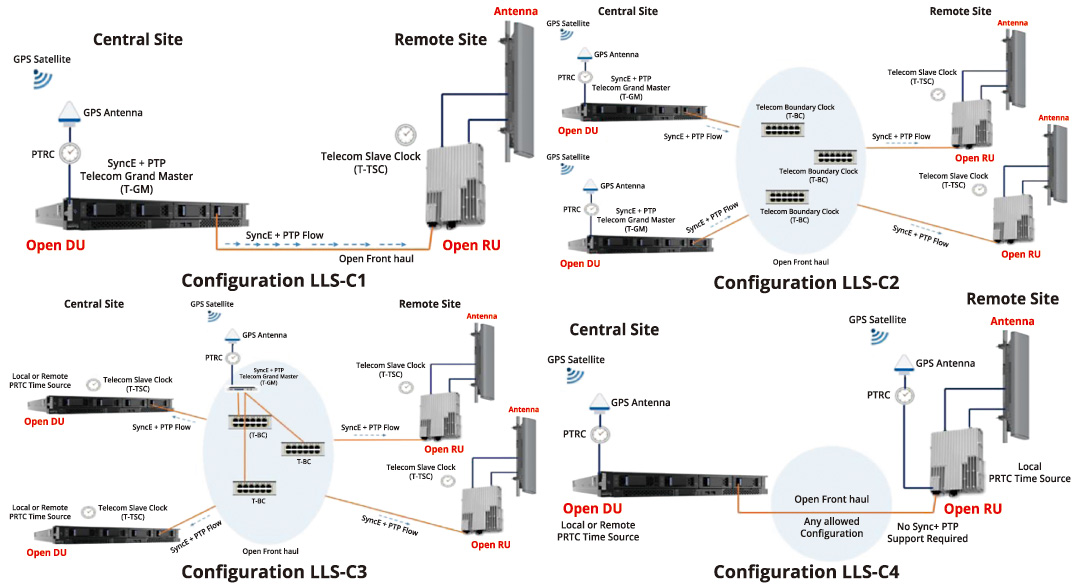

a. 在O-RAN同步應用中,提供了四種網路同步的架構,分別為:Configuration LLS-C1、LLS-C2、LLS-C3和LLS-C4。不管是哪一個組態對於Microchip同步方案皆能滿足其應用。



b. Microchip同步方案能滿足ITU G.8261.1/G.8273.1/G.8273.2規範。


歡迎參閱下列Microchip網址,了解更多相關的產品資訊:


●時序解決方案(Timing solution):https://www.microchip.com/en-us/products/clock-and-timing/components


本文作者為:Microchip高級應用工程師 胡登程
