隨著2026年生成式AI正式由雲端大模型（Cloud AI）轉向更具即時性、隱私性的地端代理人（Agent AI）與物理人工智慧（Physical AI），全球對於算力的定義正在發生質變。

過去，我們追求的是單純的算力規模；而今，在能源轉型與行動運算的雙重壓力下，「高能效運算」已成為衡量晶片價值的最高準則。

AI算力競賽的下半場

然而，演算法的優化終有其邊際效益。當AI晶片如NVIDIA Blackwell系列或AMD Ryzen 9 9950X3D等處理器不斷推升電晶體密度與 3D 堆疊高度時，背後的製造難題已非單純的半導體微縮所能解決。

支撐這些「地端大腦」的產能缺口，不僅在於晶圓本身，更在於承載、加工、封裝這些晶片的高精密機構件、散熱模組與 PCB 載板。這場算力競賽的勝負手，正悄然移往「先進製造」的佈局深度。

長期以來，台灣的工具母機產業以卓越的微米級（μm）加工精度聞名全球，支撐了航太、汽車與一般電子業的繁榮。然而，當 AI 晶片進入 2 奈米甚至更先進的製程，並結合異質整合封裝技術時，傳統機械加工的精度邊界受到了嚴峻挑戰。

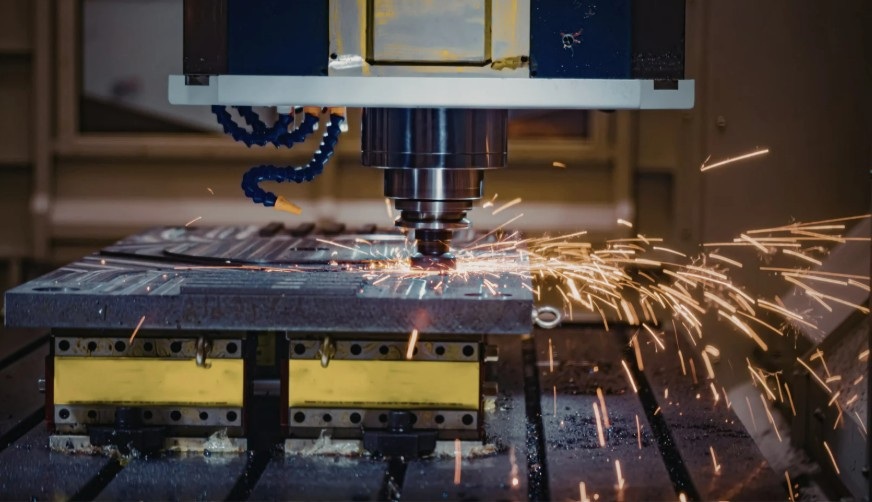

圖一 : 長期以來，台灣的工具母機產業以微米級加工精度聞名全球。

物理特性與環境控制的系統性挑戰

半導體要求的奈米級（nm）精度，與工具機追求的微米級精度存在著千倍的量級差異。在奈米量級下，傳統的剛性機械假設不再成立，微小的環境溫差、極細微的廠房震動，甚至空氣擾動，都會導致加工路徑的偏移。

為了補足這段差距，先進製造設備必須導入「主動式環境控制」。例如，透過液靜壓軸承技術（Hydrostatic Bearings）取代滾動軸承，以消除摩擦震動；或是利用雷射干涉儀進行即時位置回授，將機械定位精度從傳統的千分之一公釐提升至原子級。

材料創新帶來的加工革命

隨著AI晶片能效比的提升，封裝技術如CoWoS（Chip on Wafer on Substrate）已成為標配。這意味著製造端必須處理更薄、更脆且熱膨脹係數各異的異質材料。這不再僅是「切削」的問題，而是涉及電化學加工、超音波輔助加工以及精密磨削的綜合應用。

工具機產業若能將「機械能」精確轉化為「原子級移除」，便能成為半導體供應鏈中不可或缺的策略夥伴。

數據與智慧體耦合

在邁向 2026 年的先進製造浪潮中，產業赫然發現，阻礙轉型升級的最大藩籬，往往不在於採購不到更先進的五軸工具機或奈米級曝光機等「設備硬體」，而在於如何將過往視為機密的「經驗」進行有效的「數位化」與「結構化」。

回顧過去數十年，台灣精密加工產業的輝煌，很大程度上建立在老師傅們無可替代的技藝上。那是一種幾近於藝術的類比式傳承：師傅站在機台旁，僅憑聽覺判斷切削頻率是否異常、手感觸摸感受機台的微小震動、或是憑藉長年累積的直覺來微調進給速度與切削深度。這種依靠不斷試錯積累而來的經驗，雖然珍貴，卻存在著難以量化、難以複製、且傳承斷層的致命傷。

然而，當 AI 晶片製程進入 2 奈米甚至更先進的埃米（Angstrom）世代，加上異質整合封裝技術的複雜化，產品迭代週期已縮短至以月計算。在追求極致能效比的當下，容錯率幾乎為零。

面對要求原子級精度的半導體零組件加工，傳統依賴人力的試錯模式不僅效率過低，更無法應對新材料（如碳化矽 SiC、氮化鎵 GaN）或複雜幾何結構（如 HPC 晶片散熱機構）帶來的未知加工特性。

在AI時代，製造業必須完成從類比到數位的根本性轉變，讓數據與智慧體耦合，由 AI 來定義製造流程。

將物理世界搬進晶片

虛擬調校部署已成為實現 AI 晶片高能效製造的核心工法。這並非單純的 3D 繪圖，而是透過建立完整的數位孿生模型，在數位世界中建構一個與實體機台、工件、刀具物理特性完全一致的鏡像。

在這個虛擬的「沙盒」中，工程師不再需要消耗昂貴的材料進行實體試切，而是輸入 CAD 設計圖後，由 AI 智慧體在虛擬環境中進行全要素模擬。這包括：

‧ 多物理量耦合模擬：計算切削過程中產生的瞬時切削力、動態熱變形、以及冷卻液的流體動力學分布。

‧ 材料去除路徑優化：AI預測刀具在不同位置的負載，自動優化加工軌跡，防止發生顫振（Chatter）或過切。

‧ 精度失效預測：在實體投產前，AI 能預知因機台剛性不足或熱累積導致的潛在精度失效，並主動修正加工參數。

這場革命不僅能大幅縮短 70% 以上的開模與調機時間，更重要的是能達成製造業夢寐以求的目標。

這個目標就是：製前首件即成功（First Time Right）。這對於急需擴張產能的 AI 晶片供應鏈而言，意味著時間成本與材料損耗的極致優化，直接提升了整體的「能效比」。

自適應與預測診斷

當生產線完成虛擬部署並進入實體量產階段，AI 的角色則從「設計師」轉變為隨時待命的「守護者」與「工程師」。這是實體AI在製造場域的具體實踐。

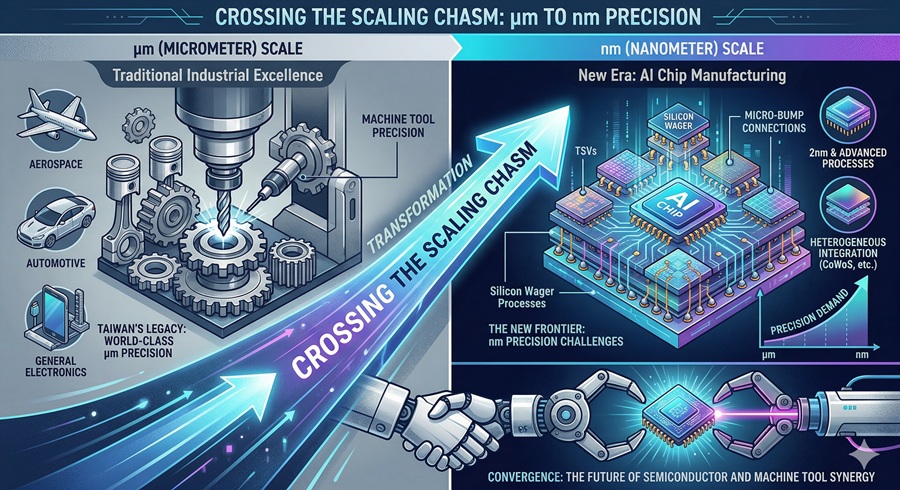

圖二 : 傳統微米級精度vs. AI奈米級精度比較圖。

透過安裝在工具機關鍵部位（如主軸、進給軸、刀塔）的高頻感測器，系統能即時蒐集振動、溫度、電流與聲音等巨量數據。AI智慧體與設備的深度耦合，實現了兩大關鍵功能：

‧實體層的自適應控制（Adaptive Control）： 傳統機台只能依據固定的G碼執行指令，而AI賦能的機台則能像「自動駕駛車」一樣應對路況。例如，當感測器偵測到刀具因磨損導致切削力異常增加時，AI智慧體能在幾毫秒內自主決策，微調進給速度或深度，自動補償精度偏差，在確保工件品質的同時，最大化刀具壽命。

‧系統層的預測性維護：AI透過分析微小的震動特徵變化，能在軸承或滾珠螺桿發生實體故障前數百小時，精準預診斷出失效風險，並自動排定在非生產時段進行維護。

唯有確保製造設備隨時處於最佳狀態，才能徹底消除因設備停機導致的供應鏈震盪。這種從「事後維修（反應式）」到「事前預警（主動式）」的文化與技術雙重轉變，對於支撐全球 24/7 不間斷運作的 AI 伺服器供應鏈至關重要。並將那些隱沒在停機、廢品與重工中的隱形成本轉化為實質的算力產出。數據與智慧體的耦合，正將製造業從一門依賴經驗的技藝，淬鍊成一門精準定義未來的科學。

工具機業半導體產業的共生

在全球半導體產能因地緣政治角力、供應鏈「去風險化」（De-risking）以及美國主導的產能轉移浪潮下，全球半導體製造版圖正經歷自矽谷誕生以來最劇烈的重組。

對於位居全球工具機出口前段班的台灣而言，這不只是一場市場爭奪戰，更是一個「百年一遇」的產業轉型契機：台灣工具母機業必須從傳統的「通用型設備供應商」，徹底進化為半導體與 AI 產業鏈中的「先進製造解決方案提供者」。

過去，工具機業追求的是多樣化與性價比；未來追求的則是與半導體產業深度嵌合的排他性技術價值。

從末端設備到前端協同開發

工具機不應再被視為工廠中獨立、被動的生產單元，而應被重新定義為「半導體製程的物理延伸」。在 AI 算力需求爆炸的時代，晶片效能不再僅取決於電路設計，更取決於後端的物理載體與散熱環境。

‧跨域協作（Co-R&D）：針對高效能運算（HPC）晶片產生的極高熱密度，傳統的散熱方案已達極限。未來的工具機業者需與晶片設計端（如NVIDIA或AMD等）在研發初期就進行協同開發，針對新型態的「液冷微通道」或「微米級均熱片」提供專屬的精密加工法。這種「參與定義規格」的能力，能讓工具機業者從價格競爭中解脫。

‧製程嵌合：例如在高層數PCB載板或類載板（SLP）的加工中，面對千孔萬孔的微孔加工需求，工具機不再只是「鑽孔」，而是需要整合雷射技術、電鍍回饋與自動光學檢測（AOI），形成一套閉環的製程模組。

‧定義未來的力量：當工具機業者能深度理解下游客戶對「運算能效」的需求，便能反過來引導製造技術的突破。這種「製造即服務（MaaS）」的思維，是建立共生體的核心。

結語

要跨越工具機與半導體這兩大產業間的隱形高牆，最大的挑戰往往不在技術指標，而在於「產業文化」的劇烈摩擦。

展望2026年之後的技術發展，我們發現「製造」與「運算」的邊界正在模糊。一個高效能AI晶片的誕生，本質上是無數次高精度加工、材料層疊與智慧監控的結晶。先進製造布局不再僅是後端的支援體系，它直接決定了AI算力的能效極限與落地可能性。

台灣製造業若能掌握這波從μm到nm的轉型趨勢，透過AI模擬實現虛實整合，並與半導體先進製程深度共生，我們將不僅是硬體的生產者，更是未來算力文明的定義者。
