小而美解决系统电源设计的好物MIC61300与MIC24046简介

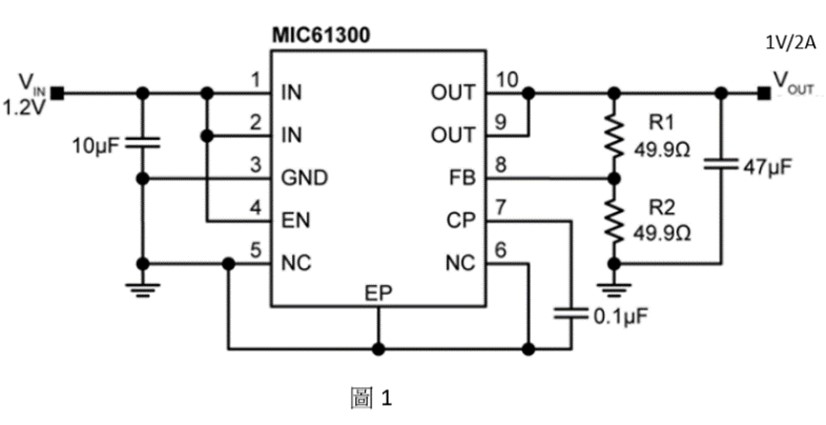

一般在系统设计中，系统电源的设计都是当主晶片选定後才被考虑，而电源方案可以占用的电路板面积通常是最後才确定。您是不是曾经有遇到过在设计系统电源时，受限於电路板的空间而必须牺牲效率，或尝试使用线性稳压器来达到节省空间的目的？如果输入电压与输出电压的电压差不大，或许使用线性稳压器不失为一个精省空间的作法。例如要产生一组从1.2V输入电压到0.8V输出电压、2A负载电流的电源，您可以用MIC61300（https://www.microchip.com/en-us/product/mic61300 ）（图1）这个线性稳压器来达到目的。

MIC61300是一个线性稳压器，使用3 mm x 3 mm MLF的封装，它可以利用的输入电压范围是从1.1V到3.6V，可产生0.5V到3V的输出电压范围，最大3A的输出电流，它於2A的输出电流下，输入到输出的最低工作电压（Dropout Voltage）不到100 mV（图2），十分适合1.2V 降压到 0.8V / 2A的应用。
...
...
