力成FOPLP產能訂滿2030年 AI先進封裝第二路徑成形

瀏覽次數:499

AI晶片持續朝大尺寸、Chiplet與異質整合演進,先進封裝競爭也從CoWoS向更多技術路徑擴散。封測大廠力成科技宣布,布局六年的扇出型面板級封裝(FOPLP)已進入量產準備,現有產能已由兩家主要客戶預訂至2030年,預計2027年開始量產AI伺服器CPU,顯示FOPLP正由技術驗證走向商業化。

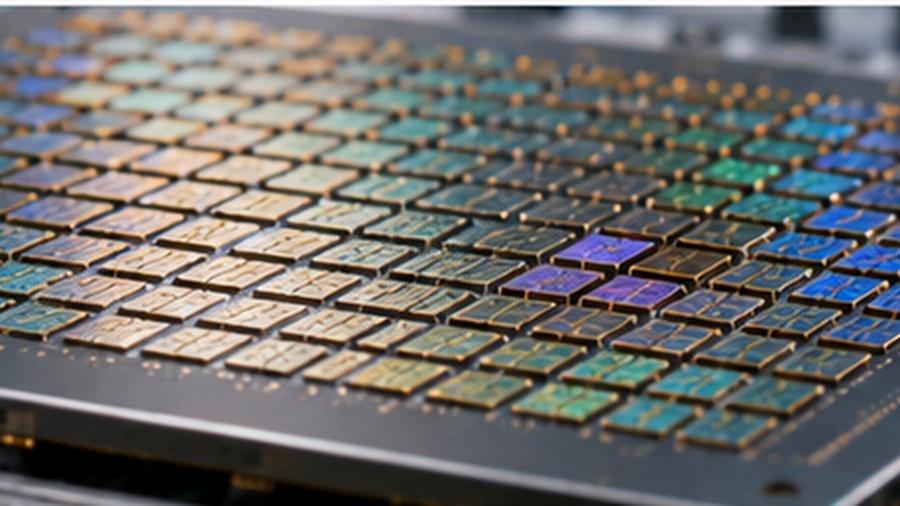

圖一 : FOPLP以大面板提高單次封裝晶片數量,有機會成為傳統晶圓級先進封裝之外的另一條成本路徑。
圖一 : FOPLP以大面板提高單次封裝晶片數量,有機會成為傳統晶圓級先進封裝之外的另一條成本路徑。

力成董事長蔡篤恭表示,公司規畫投入約700億元擴充FOPLP,竹科P11廠今年月產能約1,000片,預計2028年提升至5,000片,採用510×510mm面板。力成指出,相較圓形晶圓,面板級封裝在大型AI晶片上可提高面積利用率,其FOPLP產出效率可達晶圓級封裝四倍以上。


產業布局也從台灣延伸海外。力成已與博通在新加坡成立合資公司發展面板級先進封裝,台灣市場報導則指出,AMD與博通是主要需求來源;其中AMD相關FOPLP專案預計2027年進入量產。


值得注意的是,力成並未把FOPLP定位為單純的CoWoS替代方案,而是持續擴充大尺寸封裝能力,目前已開發超過5倍光罩尺寸的AI晶片封裝,後續設備可支援9倍、並朝14倍光罩尺寸發展;同時布局CPO,光學引擎元件預計2026年底小量生產,CPO交換器則瞄準2027年量產。
