皇晶發表應用於邏輯分析儀之USB PD 2.0分析功能


【CTIMES/SmartAuto 編輯部報導】   2016年05月04日 星期三

瀏覽人次:【4649】


皇晶科技發表應用於邏輯分析儀產品之 USB PD (Power Delivery)2.0 匯流排分析功能,可快速擷取與分析 USB PD 2.0 訊號。這是一個基於 BMC (Biphase Mark Coding) 編碼的訊號,應用在筆記型電腦 / 平板電腦手機 / 行動電源等等具備有 USB Type-C 連接器的裝置,可進行電力供應或充電使用。

皇晶科技發表應用於邏輯分析儀產品的USB PD (Power Delivery)2.0分析功能。
皇晶科技發表應用於邏輯分析儀產品的USB PD (Power Delivery)2.0分析功能。

匯流排分析功能簡介

1. 測量設定通道 Configuration Channel (CC1/CC2) 線上的數位波形訊號

2. 可將 USB PD 訊息封包解碼後可看到的訊息:

‧ 顯示電源協商(Power Negotiation)訊息,可監看封包內傳遞的電壓與電流的狀態

‧ 顯示切換 Alternate Mode 所需的協調訊息

‧ 顯示 VDM(Vendor Defined Message) 資訊

‧ 可在波形區訊號可切換 4b 或 5b 數值顯示

‧ 顯示Host (Source) 和 Device (Sink) 之間的溝通

‧ 顯示 upstream/downstream 傳輸切換

‧ 自動偵測 Bit Rate

實際量測案例介紹

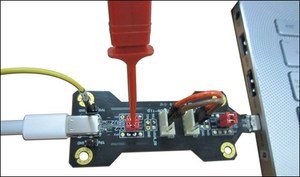

若要量測 USB Type-C 上面之 USB PD 2.0 訊號,只需將邏輯分析儀接上 USB Type-C 上之 CC1/CC2 (視連接方向而定)以及 GND 之後就可以開始量測。若不方便跳線引出 CC1/CC2 線路的話,也可選購皇晶科技 USB Type-C pass through 轉板,就可從轉板上量測到 CC1/CC2 訊號。

參考資訊

更多的USB PD 2.0應用請瀏覽USB官方網站(http://www.usb.org/developers/powerdelivery/)
