ADI高整合度備份電源管理器 提供高效率充電及系統備份


【CTIMES/SmartAuto 林彥伶報導】   2018年08月01日 星期三

瀏覽人次:【424】


亞德諾半導體(ADI) 宣佈推出Power by Linear LTC4041,該元件為一款針對 2.9V 至 5.5V 電源軌的完整超級電容器備份電源管理系統,此類電源軌在主電源出現故障時必須保持運作。超級電容器的功率密度高於電池,因此非常適合在短時間內需要高峰值備份功率的系統。

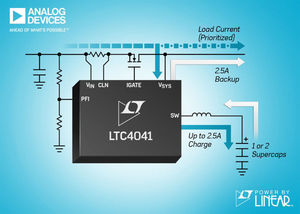

ADI高整合度 2.5A 備份電源管理器可為多達 2 個超級電容器提供高效率充電及系統備份。
ADI高整合度 2.5A 備份電源管理器可為多達 2 個超級電容器提供高效率充電及系統備份。

LTC4041 採用單晶片雙向同步轉換器提供高效率降壓型超級電容器充電功能、以及大電流、高效率升壓型備份電源。當外部電源可用時,該元件可作為一或兩個超級電容器電池的降壓型電池充電器,同時優先為系統負載供電。

當輸入電源降至低於可調電源故障輸入(PFI)門檻時,LTC4041 即切換至升壓型穩壓器操作模式,並能透過超級電容器向系統負載提供高達 2.5A。在發生電源故障時,該元件的電源路徑 (PowerPath) 控制功能提供了反向隔離以及在輸入電源和備份電源之間的無縫切換。LTC4041的典型應用包含穿越「斷電示警」電源、大電流穿越 3V–5V不斷電供應系統(UPS)、功率電錶、工業警報器、伺服器和固態硬碟。

LTC404包括一個採用外部FET的可選過壓保護(OVP)功能電路,能夠保護IC免於受到高於60V的輸入電壓影響。內部超級電容器平衡電路在每個超級電容器兩端保持相等的電壓,並將每個超級電容器的最大電壓限制在預定值。其可調輸入電流限制功能可透過電流受限的電源操作,同時優先提供系統負載電流而非電池充電電流。外部斷接切換開關可在備份時將主輸入電源與系統隔離。該元件並包含輸入電流監視、輸入電源故障指示器及系統電源故障指示器。

LTC4041採用扁平(0.75mm) 24接腳4mm x 5mm QFN封裝,背面金屬焊墊提供卓越的散熱性能。該元件的E等級和I等級版本均可操作於–40°C至125°C溫度範圍內。
