意法半導體整合化高壓功率級評估板 讓馬達驅動器更小且性能更強


【CTIMES/SmartAuto 陳玨報導】   2024年11月11日 星期一

瀏覽人次:【998】

意法半導體(STMicroelectronics;ST)推出三相馬達驅動器PWD5T60,搭配支援靈活控制策略的即用型評估板,可加速採用節能馬達之小尺寸以及可靠的風扇和幫浦開發速度。PWD5T60的運作電壓達500V,整合一個閘極驅動器和六個RDS(ON) 1.38?的功率MOSFET,使該元件能夠達到出色的額定能量面積比例。該模組亦內建零壓降自舉二極體,整個驅動電路只需少量外部元件,電路板占用面積為使用離散元件同等驅動器的30%。高低邊MOSFET的傳遞延遲配對精確,進而解決開關週期的失真問題,可最大限度地提升頻率設定的靈活性,以獲得最佳化回應和效能。

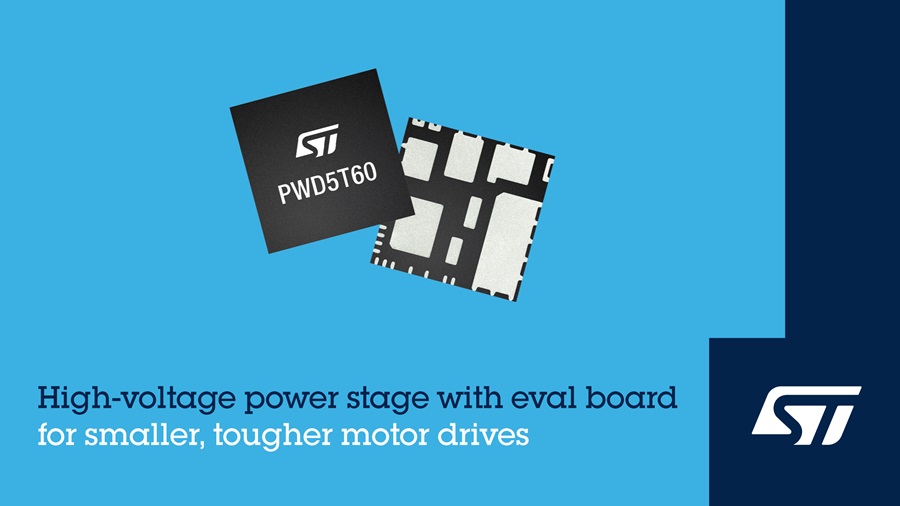

意法半導體推出整合化高壓功率級和節省空間的評估板,閘極驅動器、功率MOSFET、自舉二極體和快速啟動的保護功能一體化封裝,可節省高達70%的電路板空間,讓馬達驅動器變得更小且更可靠。
意法半導體推出整合化高壓功率級和節省空間的評估板,閘極驅動器、功率MOSFET、自舉二極體和快速啟動的保護功能一體化封裝,可節省高達70%的電路板空間,讓馬達驅動器變得更小且更可靠。

同步推出的EVLPWD-FAN-PUMP評估板,可協助開發人員快速探索此驅動器在最高100W專案中所產生的價值。該評估板整合PWD5T60驅動器與STM32G0微控制器(MCU),其中,STM32G0可處理向量控制(FOC)或6步控制演算法,驅動永磁同步馬達(PMSM)和無刷直流(BLDC)馬達運轉。評估板可配置單電阻或三電阻電流感測功能,PWD5T60的高功能整合度可以實現高功率配置的圓形外觀,適用於驅動風扇和幫浦。該評估板為驅動器提供12V和3.3V電源電壓,並在輸入端提供完整的AC線路濾波器。

EVLPWD-FAN-PUMP板載匯流排電壓感測功能,有助於開發者利用PWD5T60的安全設計,為每個自舉電路提供欠壓鎖定(UVLO)保護功能,防止驅動器運作在危險或低效率狀態下。而PWD5T60採用穩定的設計,利用互鎖和預設默認死區時間方式取得交叉導通防護功能,確保故障安全功能可以防止擊穿電流。此外,負瞬變電壓耐受性十分出色,確保驅動器能夠無故障運作。

PWD5T60的智慧關斷功能可使用比較器快速啟動過流防護功能。當偵測到故障時,輸出就會立即關閉。透過在專用腳位上連接電容和可選上拉電阻,可以設定輸出禁用時間。這些元件不會影響關斷回應,使產品開發人員可以優化禁用時間,不但排除故障的時間充裕,同時確保輸出立即關閉。

該驅動器採用9V至20V寬壓輸入電壓範圍,提供最佳的靈活性,而低至3.3V的CMOS/TTL相容邏輯輸入電壓則可簡化驅動器與主控制器的介面。PWD5T60採用12mm x 12mm VFQFPN高功率配置封裝,厚度僅0.95mm,現已量產。EVLPWD-FAN-PUMP評估板現可於eSTore購買。該評估板利用 X-CUBE-MCSDK 馬達控制軟體開發套件中的FOC和6步控制韌體,提供隨插即用的便利性,該開發套件提供免費下載。

關鍵字: 評估板  馬達驅動器  ST(意法半導體
