同步降壓轉換器中的 Shoot-through 現象


【作者: Jon Klein,黃偉德】   2003年05月05日 星期一

瀏覽人次:【27199】

同步降壓電路被廣泛應用在CPU、晶片組、週邊等,提供針對“工作點”的高電流、低電壓供電。在同步降壓轉換器中,功率電路中具有為電感充電的“上橋”,如(圖一)的Q1 MOSFET,以及為電感電流提供低損耗續流通道的“下橋”MOSFET,替代傳統降壓調節器的續流二極體。

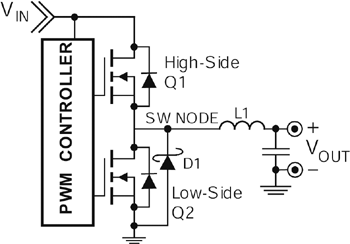

《圖一 同步降壓轉換器輸出級》
《圖一 同步降壓轉換器輸出級》

何謂Shoot-through現象?

Shoot-through 是指兩個MOSFET同時完全或部分導通時,VIN至GND間有短路電流通過的情況。為了將短路減至最少,同步降壓調節器IC通常採用以下兩種方法來確保Q1和Q2按照“先斷開後接合”的步驟操作,以減少短路的情況。
...
...
