5G製造商將測試時間縮短了20 倍


【作者: 是德科技】   2019年12月25日 星期三

瀏覽人次:【1686】


一家多天線高頻5G收發器領導廠商積極尋覓可靠的技術夥伴,以獲得結合硬體、軟體和服務的全方位測試平台。與是德科技合作之後,他們的測試速度加快了20倍,提高了10倍的資產使用率,而且可輕鬆地重新配:置其測試台。


挑戰:傳統測試方法缺乏完備性

全世界的收發器製造商對4G和新的5G網路設計和製造設備,都做了可觀的投資。其 5G產品設計,包括大規模MIMO射頻收發器陣列,它們需在比4G設備更高的毫米波頻率下運作。測試團隊需要的生產測試平台,必須能夠處理數量持續增加,在 毫米波頻率下運作的收發器與天線。該測試平台也需能夠快速執行OTA(over-the- air)量測新的測試架構必須具備靈活性。


由於5G是新興標準,所需執行的測試仍未完全定義。它使用多個通道和新頻段,頻率比4G網路高得多。測試設備必須能夠對多達128個收發器,執行頻率高達71GHz的毫米波量測,且須包括OTA測試。


圖1是製造商以具備電腦控制器的多通道射頻量測系統,依序運算所需測試參數的測試方法。例如,單一特定信號格式的 EVM、SEM和ACP校準。隨著通道數增加,此測試方法的測試時間也會遞增,成本也將因而持續升高。再者,執行運算時,測試硬體處於閒置 狀態,造成測試資產的使用率不足。



圖1 : 傳統測試方法導致測試硬體閒置
圖1 : 傳統測試方法導致測試硬體閒置

解決方案:突破性的分散式架構

「該客戶需要突破性的方法來測試多天線、高頻產品。我們建議他們使用私人雲端伺服器的運算資源進行分散式處理。」-是德科技5G應用工程師專家


該公司與是德科技成為合作夥伴,共同致力於建立以雲端概念為基礎的新測試策略,如 圖2 所示。這種方法在私人雲端伺服器上進行運算,因此測試硬體可持續擷取量測資料。重要的運算工作,可在速度更快的伺服器上並聯運行,帶來顯著的速度優勢。現在,測試設備的閒置時間被降到最低,進而提高了資產使用率且降低資本支出。

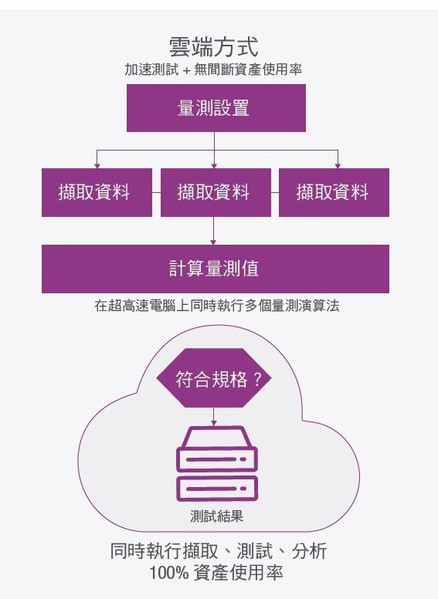

圖2 :  PathWave軟體能夠執行並聯量測,並在雲端快速進行運算,大幅提高了測試速度
圖2 : PathWave軟體能夠執行並聯量測,並在雲端快速進行運算,大幅提高了測試速度

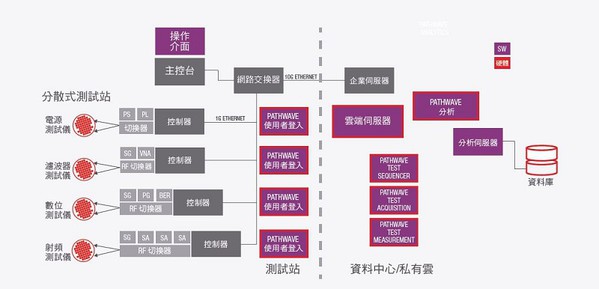

圖3是此測試解決方案的整體架構。模組化的PXI硬體提供必要的測試信號,並可擷取收發器電子元件所需的時間和頻率資料;這些電子元件包括電源供應器、濾波器、數位和射頻模組。



圖3 :  PathWave軟體可顯著提升測試速度和資產使用率
圖3 : PathWave軟體可顯著提升測試速度和資產使用率

PathWave測試可在各種測試台上,全面管理測試序列。強大的網路電腦會從遠端測試台收集資料,並使用PathWave快速計算所需的量測參數;例如EVM、SEM和ACPR。這些結果可在中央資料庫輕鬆存取並透過PathWave分析軟體進行分析。


新的測試架構能夠在不同測試台上共享量測演算法,並且輕鬆地進行更新,以支援新 的信號格式和硬體,所以更有效率。此外,授權使用者可以從遠端管理並更新測試台軟 體。藉由重新配置軟體,使用者可修改測試台,以便使用從3G到5G的各種信號格式,測試任何裝置。Pathwave測試軟體可透過雲端伺服器,對所有信號格式進行快速量測。由於每個測試台都可用來測試各種不同的產品,此解決方案增加了製造的靈活性。


結果:為5G的到來做好準備

憑藉是德科技的解決方案,製造商成功地加速他們的 5G 收發器商業化進程。是德科技 測試設備配備高準確度的量測工具,大幅提昇客戶的量測自信度。客戶深知是德科技始 終堅守 5G 標準前哨站。測試自動化軟體縮短了他們的工作流程並降低其複雜度。


該製造商藉由使用 PathWave 的創新測試方法,體驗了測試速度的快速提升。藉由將資料處理程序轉移至雲端伺服器,他們將量測速率提高了20倍。這不但提升了測試速度、減少設備閒置時間,進而將資產使用率提高了10倍。此測試架構的靈活性讓製造商能夠針對3G到5G的各種收發器,重新配置測試台。
