大联大诠鼎推出高通CSR Atlas7类比标准解析度的四路影像行车方案


【CTIMES/SmartAuto 报导】   2019年08月20日 星期二

浏览人次:【833】


本方案采用成本效益比极高的高通CSR Atlas7(CSRS3703)车载主控制晶片,是适用於IVI的应用方案也可应用於即时处理四路影像。本系统以高通SoC CSR A7搭载TV解码器(TI TVP5158)接收标准解析度影像,并将影像透过VIP介面传送至SoC A7系统,藉由系统输出四路摄影镜头的标准解析度画面,同时根据车载应用显示视觉死角影像,即时为车主呈现实际环境,提升行车安全。

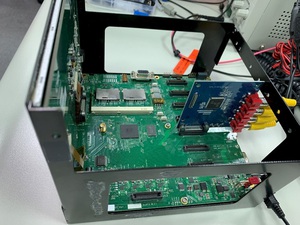

大联大诠鼎集团推出以高通CSR Atlas7为基础的类比标准解析度之四路影像行车方案
大联大诠鼎集团推出以高通CSR Atlas7为基础的类比标准解析度之四路影像行车方案

透过分析和拆解从底层获取的超码框(super frame),将其还原为四路720 x 480的影像。根据每条线路的起始码,可以分辨该条线路属於哪一个频道,又是频道的第几条,再将拆解的资料拼凑为一张四分割的影像(1440 x 960),并显示於萤幕上。在APP应用层获得原始完整四路的480p影像後,即可实作ADAS、360度全景等演算法。

负责解码摄影镜头CVBS输入影像并编码成BT656数位输出的影像解码器最多可支援四路相机镜头输入和一路的影像输出。TVP5158支援由框线交错组成的超码框(四录影像拼凑而成)输出,其超码框为BT656格式。从每一条线路的起始码可判别该条线路属有效或无效之影像资料。

诠鼎支援项目

凱 可提供HDK、SDK、Datasheet、EVK等原厂资料

凱 可协助A7 schematics review与硬体技术支援

凱 可协助A7原始驱动程式的修改,以及达成VIP APP拆解超码框

凱 TVP5158 Driver porting由德州仪器(TI)或大联大代理线FAE支援

凱 ADAS相关演算法的实作,可以推荐第三方厂商给系统产品端的客户

凱 若客户本身有演算法经验或方案,则可以自行实作

核心技术优势

凱 双核心CPU,规格为两个ARM Cortex A7

凱 具备进阶3D图像加速器,可支援OpenGL ES 2.0

凱 1080p Full HD影像解码器

凱 影像格式可支援ITU-R BT.601/ITU-R BT.656,不限於NTSC/PAL

方案规格

高通A7 CSRS3703

凱 处理器:双核心Cortex A7

凱 控制器:Cortex M3

凱 支援8/16位元DDR3/DDR3L,最高可达DDR3-1600

凱 支援1080p HD影像解码器

凱 具备进阶3D图像加速器

凱 温度范围:-40到85。C
