ROHM推出内建自我诊断功能之电源监控 IC

半导体制造商ROHM针对 ADAS（先进驾驶辅助系统）和自驾车的感测器/相机、电子动力转向系统等需要高度安全性的车电应用电源系统，研发出可支援功能安全、并内建自我诊断功能（BIST: built-in self test）的电源监控IC 「BD39040MUF-C」。

与ADAS用感测器模组等所搭载的电源系统相比，「BD39040MUF-C」这款电源监控IC无需改变现有的电源时序（开启顺序），仅需直接加装即可赋予功能安全所需的监控功能。不仅具备功能安全所必须的电压监测功能（Power Good功能、复位功能）和ECU频率监测功能（看门狗计时器）等，还在电源监控IC 中内建了自我诊断功能。

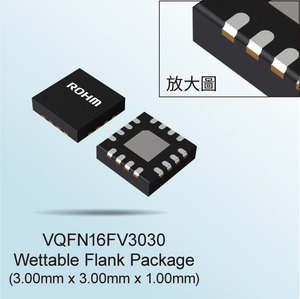

利用ROHM独创技术，对监测功能进行自我诊断，可检查电源监控IC本身潜在的故障，且不会对现有系统产生影响，因此有助於构建功能安全所要求的高度安全系统。不仅如此，这样的产品将这些功能集中在仅3mm平方的小型封中，非常适用於要求小型化的ADAS应用。

本产品已於2019 年2月开始出售样品，预计将於2019年8月开始投入量产。前段制程的制造据点为ROHM Hamamatsu Co.,Ltd.（日本浜松市），後段制程的制造据点为ROHM Electronics Philippines Inc.（菲律宾）。

背景

近年来，ADAS和自动驾驶技术正迅速发展，越来越需要有助於防范事故於未然的功能（防撞功能、车道保持功能等）。而对於 所使用的半导体元件，也要求在产品研发时就要考虑到发生问题时 如何确保安全性（Fail-safe失效保护能），因此在ECU等元件上纷纷配置了有助於实现功能安全的自我诊断功能。

ROHM於2017 年在业内率先推出由液晶驱动器和电源IC所组成，可支援功能安全的液晶面板晶片组，并於2018 年取得了国际功能安全标准「ISO26262」的研发流程认证，且一直致力於推进支援汽车功能安全的产品研发。

此次，考虑到系统的安全性和冗馀性，ROHM研发出内建自我诊断功能的电源监控IC，将自我诊断功能及各种监控功能集结在独立的电源监控IC，而非ECU和电源系统中，即可透过现有的电源系统轻松赋予功能安全性。

特点

「BD39040MUF-C」是一款内建自我诊断功能的电源监控IC，具有以下特点，有助於建构ADAS、自动驾驶所需的功能安全系统。

1. 利用自我诊断功能，提高功能安全所需的可靠性

在功能安全方面，要想突破更高安全性要求等级（ASIL），需要能够检测出电源管理功能本身的潜在故障（隐藏性故障）。例如，如果过电压监测等监测功能无法检测出异常而发生了故障时，会成为无法被得知的隐藏性故障，这种状态就是无法检测出异常的危险状态。

BD39040MUF-C采用ROHM独创的电路技术，领先业内首次在电源监控 IC中内建了自我诊断功能，从而可预知是否存在着潜在故障。另外，为了提高正常工作时的安全性，对基准电压电路和振荡器电路采用多工、全时相互监测的系统。

2. 灵活支援现有的电源系统

当现有的电源系统要求支援功能安全时，无需改变电源时序，仅需直接加装 BD39040MUF-C，即可轻松实现功能安全。另外，ECU所需的频率监测（看门狗计时器）可通过外接电阻改变监测频率，还可自由设定监测的有效时间ON/OFF。

不仅如此，该产品采用仅3mm平方的小型封装，适用於要求小型化的ADAS应用。因此，可灵活对应要求小型化的安全驾驶辅助模组，像是今後在功能安全面需求日益增加的ADAS 和自动驾驶等。

3. 内建车电电源和ECU所需的丰富监测功能 BD39040MUF-C内建丰富的监测功能，如电源所需的过压监测功能、欠压监测功能（Power Good功能）、ECU所需的频率监测（看门狗计时器）和复位功能等，从更广泛的角度支援功能安全的构建。其中，为了提高故障检测灵敏度，还采用了视窗看门狗计时器来监测频率是否在范围内，实现了高精度的监测。

应用范例

-ADAS和自动驾驶的感测器、相机、雷达

-引擎控制单元

-电子动力转向系统

-仪表盘、LCD面板

-资讯娱乐系统

-车灯等需要支援ASIL-B以上功能安全的电源系统。

新产品功能概要

-输入电压范围: 2.7V～5.5V

-内建自我诊断功能（BIST）

-内建复位功能（过压监测功能、欠压监测功能）

-内建 4频道电压监测功能（过压监测功能、欠压监测功能）

-内建基准电压相互监测功能

-内建振荡频率相互监测功能

-内建窗囗式看门狗计时器（WDT）（可透过外接电阻设定监测时间，可设定 WDT有效时间ON/OFF）

-可利用 WDOUT引脚来检测WDT输入讯号的电源故障检测、接地故障检测

-满足 AEC-Q100标准（Grade 1）
