CPO封裝下的矽光測試革命與技術屏障

AI 算力大爆發，「電退光進」成為必然

隨著人工智慧（AI）與大型語言模型（LLM）的訓練需求呈指數級成長，高效能運算（HPC）平台的算力已不再是唯一的發展門檻。真正的瓶頸正轉向「數據傳輸」。在NVIDIA Blackwell甚至是下一代Rubin架構中，晶片與晶片之間、伺服器與伺服器之間的資料吞吐量已邁向800G甚至1.6T的超高頻寬。

然而，傳統的銅導線傳輸在面對如此高頻的訊號時，正遭遇到嚴重的物理極限：訊號損耗過大、散熱壓力遽增以及能耗無法負荷。為了突破這道「電牆」（Electrical Wall），矽光子（Silicon Photonics, SiPh）技術應運而生，透過將光電轉換邏輯整合進半導體封裝中，實現更長距離、更高頻寬且低能耗的互連。但在這場光速革命中，最關鍵卻也最艱難的一環，莫過於確保這些細微光路能精準運作的「互連測試」。

核心技術架構：當電訊號遇上光路

SiPh晶片不同於傳統電路晶片，它是一個高度整合的「光電混合體」。其內部不僅包含傳統的電晶體邏輯，更集成了調製器（Modulator）、光波導（Waveguide）、探測器（Photodetector）以及複雜的光柵耦合器（Grating Coupler）。

在測試這些元件時，工程師必須關注的不再只是電壓與電流，更包括了光學特性的品質指標。例如，插入損耗（Insertion Loss）決定了訊號在光路中能量的衰減程度；消光比（Extinction Ratio）決定了數位訊號0與1的判讀清晰度；而回波損耗（Return Loss）則關係到反射光是否會回流並損毀脆弱的雷射光源。這些參數的微小偏差，在1.6T的超高速傳輸環境下，都會被無限放大。

圖一 : SiPh晶片不同於傳統電路晶片，它是一個高度整合的「光電混合體」。

重中之重：矽光子面臨的關鍵問題與測試挑戰

矽光子技術雖然前景燦爛，但在進入大規模量產（HVM）的過程中，測試端正遭遇前所未有的技術挑戰。以下我們從對準、溫度、多通道以及封裝四個維度深入探討。

1.奈米級自動對準的精度魔咒

在傳統電測中，探針只要接觸到墊片（Pad）即可獲取訊號。但在矽光測試中，光學訊號的耦合效率對物理位置極端敏感。光纖探針與晶片上的光柵耦合器必須在X、Y、Z三個軸向 上達到奈米級的對準精度。

目前的技術挑戰在於，對準過程通常需要「尋優」。測試設備必須先進行粗略掃描，獲取微弱的光訊號後，再透過自動化演算法進行精細對準，找到耦合效率最高的最高點（Peak）。

這個過程（Active Alignment）耗時極長，對於每片晶圓擁有數千個晶粒（Die）的量產線來說，測試時間的成本（Cost of Test）高得嚇人。如何開發出具備高速回饋控制系統、能在幾毫秒內完成對準的自動化探針台，是目前設備商競爭的核心。

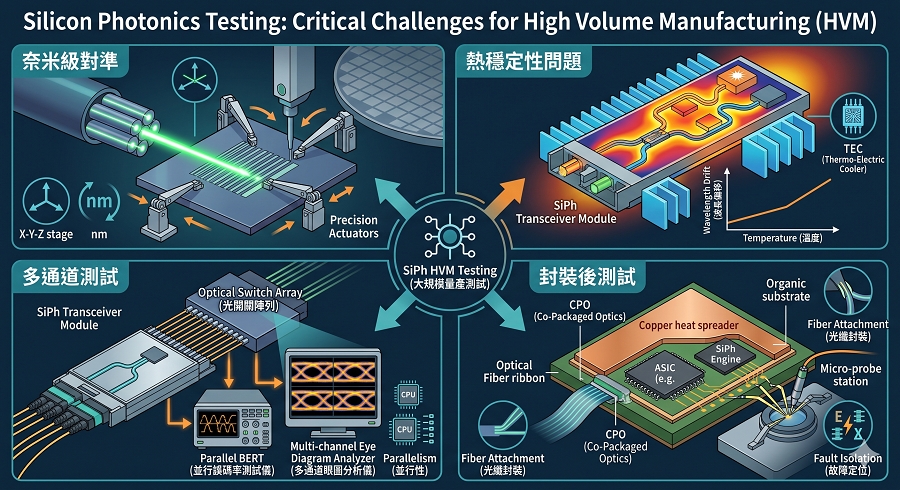

圖二 : 矽光子互連測試挑戰。

2.矽材料的「溫漂」與光波長偏移

矽材料具備極高的熱光係數，這意味著溫度的微小波動就會顯著改變矽光元件的折射率，進而導致光諧振器（Resonator）的中心波長發生偏移。

在實際測試中，晶片運行產生的熱量會形成局部熱點（Hotspots）。如果測試環境的溫控系統（Thermal Control）不夠精準，測試出的光譜數據將會完全失真。這不僅要求測試機台具備極高的環境溫控能力，更需要軟體能動態補償波長偏移。

對於需要進行高低溫可靠性測試（Reliability Test）的車用或通訊級晶片來說，這無疑增加了測試環境建構的複雜度。

3.CPO（共同封裝光學）帶來的測試黑盒

當產業從「可插拔模組」轉向「共同封裝光學（CPO）」時，測試的定義發生了質變。在CPO結構中，光學引擎與ASIC晶片被封裝在同一塊基板上。

這帶來了兩個致命的測試難題：首先是物理可達性，封裝完成後，光學接口往往被深埋或與光纖固定，傳統的探針台難以伸入。其次是故障定位（Fault Isolation），當系統測試失敗時，工程師很難判斷問題是出在CPU/GPU晶片、矽光子元件，還是兩者之間的封裝互連（Substrate Interconnect）。因此，「Known Good Die（KGD）」在矽光領域變得異常重要，必須在晶圓階段就完成極其嚴格的全功能測試。

4.多通道測試的規模化瓶頸

隨著800G/1.6T標準確立，光纖通道數量從4路、8路激增至更高。傳統測試設備往往一次只能測試一個通道，這在量產環境下完全不可行。

目前的挑戰在於開發「並行測試」方案。這涉及到複雜的光開關（Optical Switch）陣列與多通道並行抓取訊號的軟硬體協作。如何在保證訊號完整性（Signal Integrity）的前提下，同時對16個甚至更多通道進行眼圖分析與誤碼率測試，是降低單片測試成本（TCO）的關鍵。

產業流程：從晶圓到系統的層層把關

為了應對上述挑戰，目前的SiPh測試被拆解為多個階段，每個階段都有其不可替代的定位：

‧ 晶圓級測試（Wafer-level Test）：這是最重要的階段。在晶圓切割前，利用垂直耦合或側邊耦合探針，篩選出性能優異的光子晶粒。這不僅節省了後續昂貴的封裝費用，也是收集製程大數據、改進設計的主要來源。

‧ 封裝後測試（Final Test）：重點在於驗證光纖對接（Fiber Attachment）的品質。確保在封裝過程中，環氧樹脂（Epoxy）的固化或焊錫的收縮沒有造成奈米級的位移。

‧ 系統級測試（System-level Test）：模擬實際數據中心的運作環境，進行長時間的壓力測試。這不僅測試頻寬，更測試矽光模組在長期運作下的光功率穩定性與熱耐受力。

產業鏈動態：台美大廠的技術賽跑

在矽光子測試領域，掌握核心設備與標準定義能力的廠商將擁有最強的話語權。

‧ 量測設備巨頭：以Keysight（是德科技）為首的廠商，正致力於將電學測試與光學測試整合進單一平台。透過PXI架構的模組化設備，縮短光電訊號之間的切換延遲。

‧ 台灣供應鏈優勢：台灣作為全球半導體製造重心，在SiPh測試領域具備獨特優勢。台積電推出的COUPE封裝技術，為矽光子提供了強大的硬體底座；而精測（CHPT）、旺矽（MPI）等介面大廠，則在高速光電探針卡與自動化對準系統上投入重金研發，試圖解決奈米級對準與多通道測試的痛點。

‧ 標準組織與通訊協定：隨著PCIe 6.0/7.0開始考慮導入光互連（Optical PCIe），PCI-SIG等組織的動向成為測試規範的風向球。這也意味著矽光子測試將從單純的通訊領域，滲透進更廣泛的電腦運算架構中。

結論：測試定義價值，數據驅動未來

矽光子互連技術的成熟，標誌著半導體產業從單純的「電子學」跨入到更為精密、跨學科的「光電整合」時代。對於開發者與設備商而言，測試不再只是產品出貨前的檢查單，而是定義產品良率、成本競爭力與技術壁壘的核心。

面對奈米級精度、溫漂補償與CPO封裝帶來的挑戰，產業鏈需要更緊密的協作。當我們能像測試電晶體一樣高效、低成本地測試光子元件時，矽光子技術才算真正迎來大規模爆發的春天。這不僅是通訊技術的演進，更是AI算力能否持續突破物理屏障的關鍵解答。
