國際整流器公司 (International Rectifier,簡稱IR) 推出備有功率因數校正級及逆變級的IRAM630-1562F智慧型功率模組 (IPM) ,能夠縮小及簡化空調和洗衣機等節能家電與輕工業馬達驅動應用的設計。
![IR 3相位逆變器配備整合式功率因數校正有效縮小及簡化家電馬達驅動器設計](/news/2013/10/30/1850276010S.JPG) |

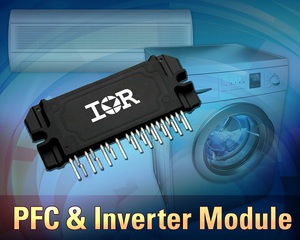

IR 3相位逆變器配備整合式功率因數校正有效縮小及簡化家電馬達驅動器設計 |
IRAM630-1562F把 IR低損耗的溝槽式 IGBT與3相位高壓閘極驅動IC和功率因數校正輸入級結合起來,藉以在一個纖巧的獨立封裝內整合30多個元件。新產品內置過溫或過流保護,加上整合式欠壓閉鎖及內置溫度監測功能,可提供周全的保護和故障安全操作模式。其他整合式功能包括針對高側驅動功能的自舉二極體和單極性電源,有助於簡化系統設計且降低整體成本。
IR亞太區銷售副總裁潘大偉表示:「IR纖巧的IRAM630-1562F替代了30多個分立式組件,並配備功率因數校正級及逆變級,為節能馬達驅動器帶來完善可靠的功率級解決方案。設計師透過IRAM630-1562F、少量外部元件和一個微控制器,就可大幅減少家電變速馬達專案所需的設計週期及整體系統成本,效益遠勝分立方案。」
IRAM630-1562F具有開放式射極配置,能夠在V/Hz控制環路內為精密的向量控制環路提供多分流電流反饋,不受電路布線所限。該元件會在內部偵測過溫情況,繼而觸發故障狀態。它更縮短了布線距離,以及為元件布線和內部屏蔽作出優化,有效把電磁干擾的問題減到最低。
這款智慧型功率模組是IR旗下 iMOTION設計平台的新成員。該平台在靈活的混合訊號晶片內整合了數位、類比及功率技術,從而簡化馬達控制設計,並且更迅速把符合成本效益的節能解決方案推出市場。
