凌力爾特(Linear)發表一款高效率、同步降壓穩壓器LTC3565,其能從3mm x 3mm DFN(或 MSOP-10E)封裝提供達1.25A的連續輸出電流。透過定頻(達 4MHz)及電流模式架構,LTC3565 可操作於2.5V至5.5V之輸入電壓範圍,適合運用在單顆鋰離子或多顆鹼性/鎳鎘/鎳氫電池應用;由於可產生低如0.6V之輸出電壓,因此能驅動最新一代的低壓DSP及微控制器,獨立的RUN 針腳則可達到簡單的開機及關機。另外,其切換頻率能由使用者設定於400kHz 至 4MHz 間,因此能在最佳化效率的同時並避開嚴苛的雜訊敏感頻段。結合3mm x 3mm DFN-10 (或 MSOP-10)封裝及高切換頻率,使其能將外部電容及高度保持小型,而提供非常精小、具散熱效率的接腳佔位。
|

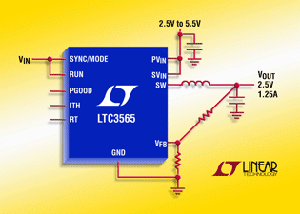

Linear推出高效率、同步降壓穩壓器 BigPic:315x225 |
LTC3565 運用導通阻抗僅0.13Ohm (N通道底部FET) 及0.15Ohm (P通道頂部 FET)之內部開關,以提供達95% 之高效率。其同樣能運用低壓差100% 工作週期操作,以使輸出電壓等於輸入電壓,進而延長電池續航力。LTC3565 可運用自動低漣波 (<25mVPK-PK)Burst Mode™ 操作來達到僅 40uA 的無負載電流,針對雜訊敏感度高的應用,BurstMode並可以較低的雜訊脈衝跳略模式禁能,而提供330uA的低靜態電流。LTC3565 可於其整個頻率範圍與外部時脈同步化。其他特性包括 ± 2% 輸出電壓精準度及過溫度保護。
