材料创新与测试技术并进 第三代半导体开启应用新革命
高功率密度特性

【作者: 王岫晨】2023年08月23日 星期三

浏览人次:【2339】

第三代半导体是指相对於第一代和第二代而言的新一代半导体技术。第一代半导体泛指的是以矽为主要材料的半导体晶片,第二代半导体则是以三五族化合物为主要材料,包括砷化??(GaAs)、磷化??(InP)等。第三代半导体则以碳化矽(SiC)和氮化??(GaN)为代表,其主要特色包括材料的变革、能源效率的提升、高频率操作、高温操作、高功率密度、高电流密度等。

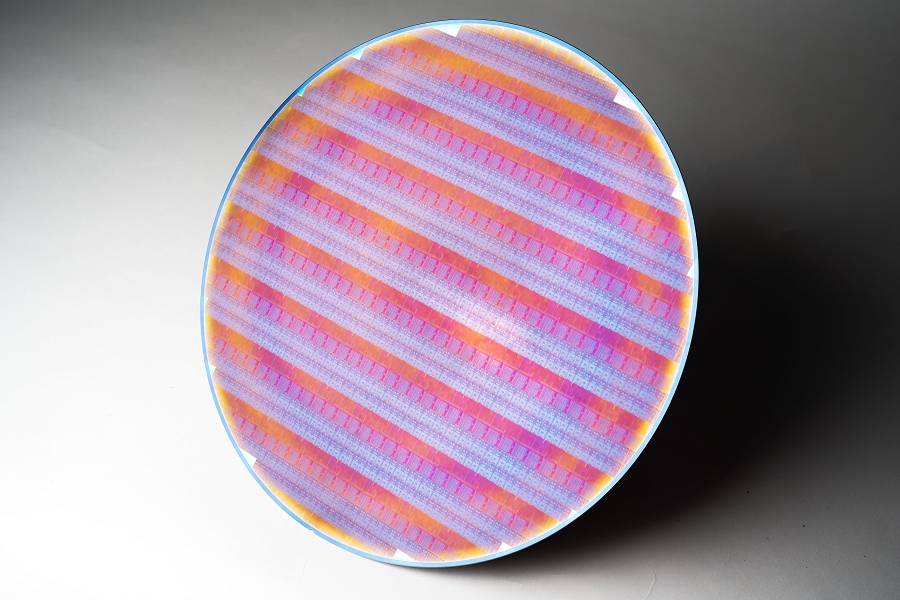

图一 : 第三代半导体具有更高的电子迁移率、更好的热导性、较宽的能隙等特性,使得它们在特定应用中有着显着的优势。(source:Intel)
图一 : 第三代半导体具有更高的电子迁移率、更好的热导性、较宽的能隙等特性,使得它们在特定应用中有着显着的优势。(source:Intel)

第三代半导体特性

第三代半导体的代表性材料包括碳化矽(SiC)和氮化??(GaN)。这些材料相较於传统的矽材料,具有更高的电子迁移率、更好的热导性、较宽的能隙等特性,使得它们在特定应用中有着显着的优势。以下是第三代半导体的主要应用领域:
...
...
