PolarFire^® FPGA Splash套件的JESD204B串列介面標準

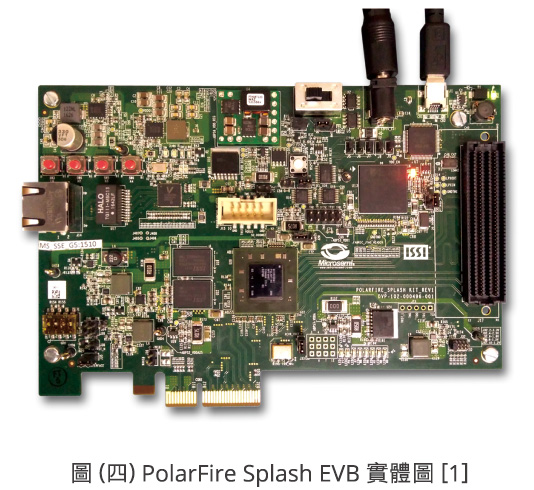

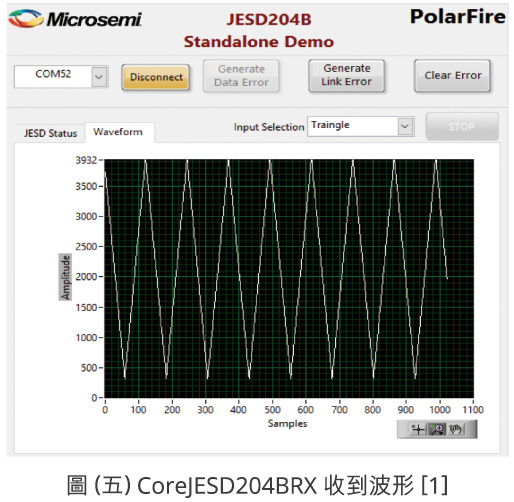

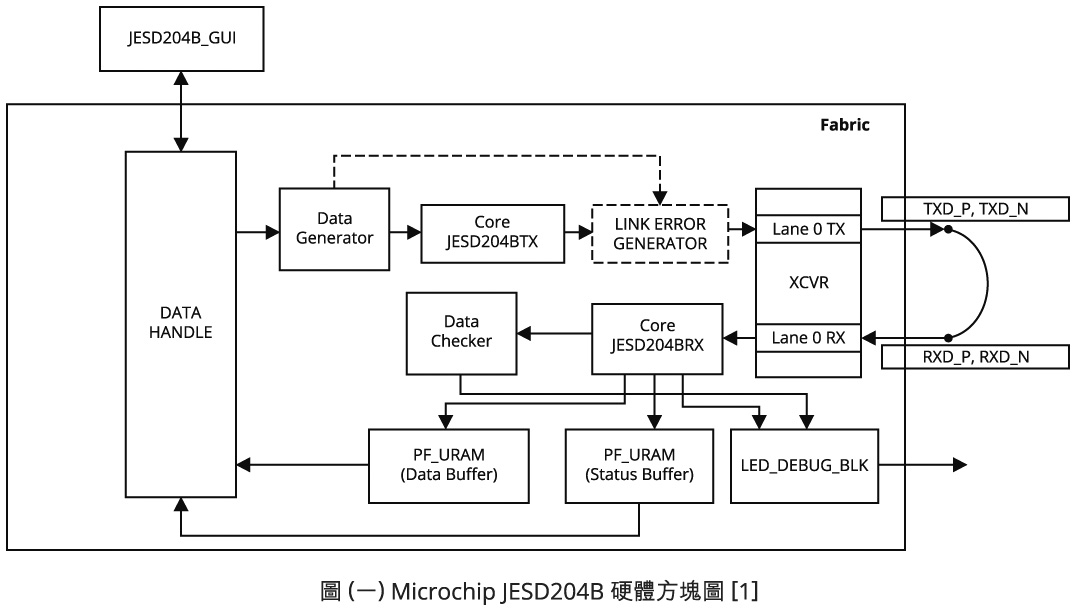

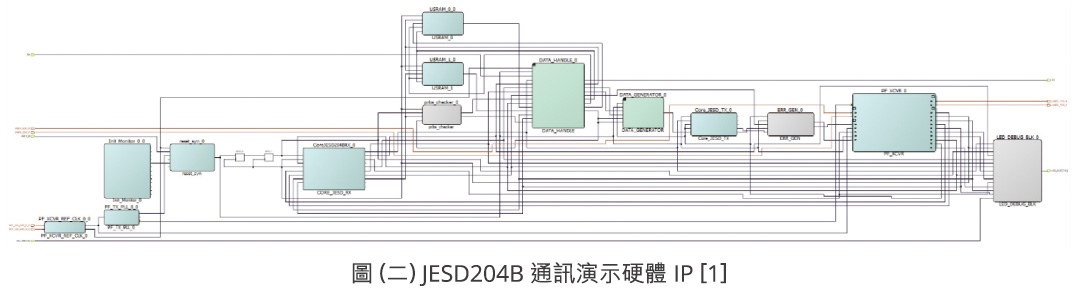

Microchip的PolarFire^® FPGA產品業界認証具有出色可靠的低功率、高安全性元件，一直被廣泛應用於有線和無線通訊、國防、航空、工業嵌入式、人工智慧、影像處理等不同範疇。本文將介紹如何在PolarFire Splash套件上實現JESD204B獨立設計，並搭配GUI演示應用的電路板。此設計是使用PolarFire高速構建的參考設計收發器模塊，以及CoreJESD204BTX和CoreJESD204BRX IP內核。它在運行時透過收發器將CoreJESD204BTX數據發送到CoreJESD204BRX IP內核。此設置有助於獨立的JESD不需要類比轉換器（ADC）或數位轉換器介面。

Microchip的PolarFire FPGA具有嵌入式高速收發器模組，可以處理的資料速率從250 Mbps到12.5 Gbps不等。收發器（PF_XCVR）模塊集成了幾個功能以支持 FPGA多種高速串行協議。JESD204B是一種高速串行JEDEC委員會制定的數據轉換器介面標準。JESD204B標準減少了高速數據轉換器和接收器之間的數據輸入和輸出數量。Microchip提供發射器的CoreJESD204BTX和CoreJESD204BRX IP 內核以及JESD204B標準的接收器介面。這些IP內核易於與JESD204B的數據轉換器整合，以開發無線基礎設施等高帶寬應用收發器、無線電、醫學成像系統以及雷達和安全通信。這些IP內核支援從x1到x8的鏈路寬度，以及每通道250 Mbps到12.5 Gbps的鏈路速率使用子類0、1和2。

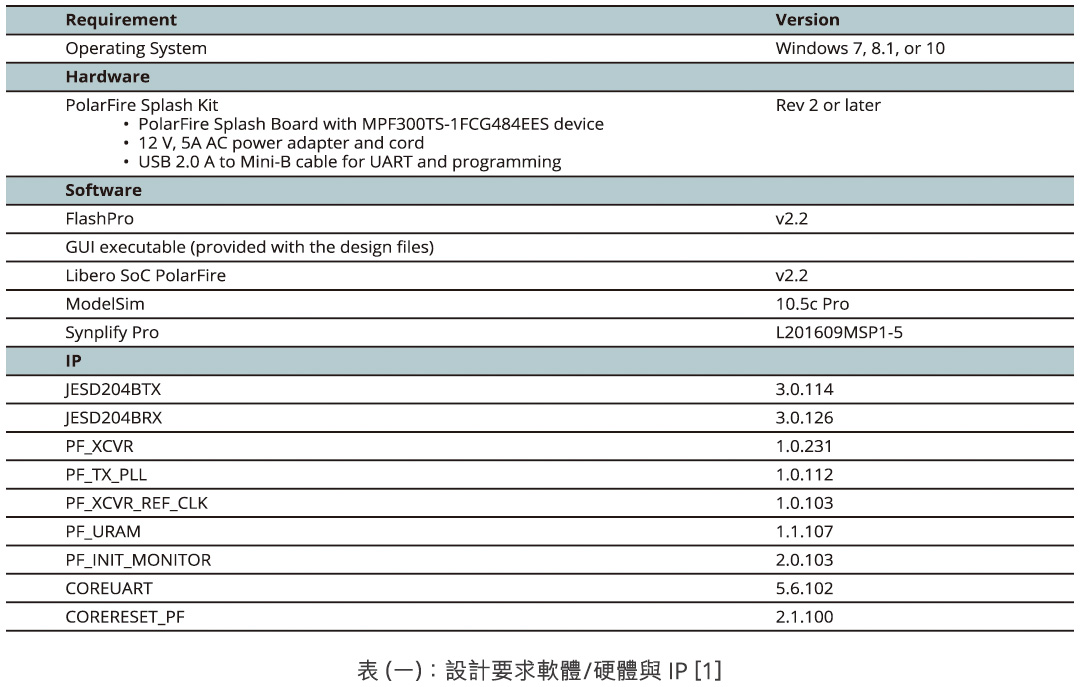

設計要求如下表一列出了軟體、硬體與IP運行展示所需的資源，大家也可從Microchip網站下載參考設計與開發軟體來實現。
...
...
