凌力爾特（Linear Technology）日前發表雙向、高壓升壓電容充電器LTC3643，元件可自動轉換為降壓穩壓器以用於系統備援。專利的單一電感架構內建PowerPath功能，可做為兩個獨立開關穩壓器，進而縮減尺寸、成本和工作複雜度。LTC3643 可操作於兩種模式－升壓充電模式和降壓備份模式。充電模式可高效率的透過內部達2A的額定切換電流從3V至17V之間的輸入電源充電高達40V的電解電容陣列。在備份模式下，當輸入電壓降至低於可編程的電源故障（PFI）門檻時，升壓充電器會反向操作以作為同步降壓穩壓器，並從備份電容供電和支撐系統電源軌。在備份過程中，限流可以被編程為2A至4A，使該元件非常適用於高能量、相對短期備份的電容系統、停電備份系統、固態硬碟和電池組充電應用。

LTC3643 可操作於兩種模式－升壓充電模式和降壓備份模式。

當充電備用電容時，外部低阻值的感測電阻可透過LTC3643加以運用，以從輸入電源保持精準的電流限制，同時優先為系統負載供電。輸入電流限制可透過50mV的門檻橫跨電流感測電阻來編程，以防止系統電源降低電容器的充電電流。降壓轉換器可操作於1MHz的頻率，以最大限度地縮減外部元件尺寸。穩壓期間的低靜態電流Burst Mode操作可達到從備份電容器的最高能源使用。

LTC3643 透過提供柵極驅動訊號至外部PMOS開關，於輸入電源提供了理想二極體操作，這使其能進行高效率的電力輸送，同時提供在備份模式下於輸入電源和系統負載之間的完全隔離。其他功能包括內建的功率N通道MOSFET 以用於輸出/ CAP斷開、±1％參考精度之系統電壓調節，以及針對充電狀態和輸入電源故障的指示器輸出。LTC3643採用精小、散熱加強型24接腳 3mm x 5mm QFN 封裝， E及 I等級元件可操作於攝氏–40度至125度。所有版本元件均可供貨。

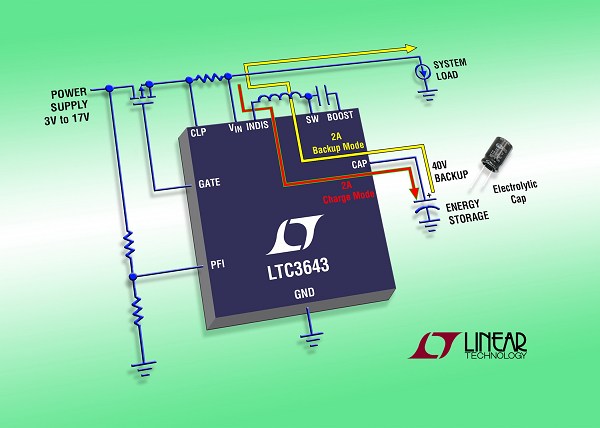

圖說: 2A 雙向升降壓備用電源

產品規格

‧ 用於提供系統備用電源的雙向同步升壓電容器充電器 / 降壓穩壓器

‧ 寬廣輸入電壓範圍：3V 至 17V

‧ 高達 40V 的電容器電壓記憶體用於提供高能量備援

‧ 2A 最大 CAP 充電電流

‧ 整合式 N通道功率 MOSFET（150mΩ 頂部和 75mΩ 底部）

‧ 用於實現輸出 / CAP 斷開的整合式 N通道功率 MOSFET（50mOhm）

‧ 充電期間的輸入電流限制

‧ 快速 1MHz 開關頻率

‧ 用於系統電壓調節的+/-1% 參考精度

‧ 用於指示充電狀態和輸入電源故障的指示器輸出

‧ 扁平 24 接腳 3mm x 5mm QFN 封裝
