意法半導體（ST）推出高整合度的微型記憶卡界面晶片，新產品採用IPAD（Integrated Passive and Active Devices）技術，內建記憶卡界面所必備的五項功能，可適用於使用抽取式SD卡如手機、GPS導航設備、數位相機等各種其他的消費性及工業產品。新的覆晶（Flip -Chip）封裝的EMIF06-SD02F3記憶卡收發器整合了信號調節、雙向電平轉換、ESD（靜電放電）保護、EMI（電磁干擾）過濾和一個2.9V穩壓器。

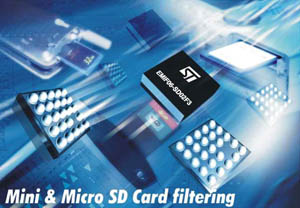

EMIF06-SD02F3

在一個單晶片內整合這些電路有助於提升系統的可靠性，同時較典型的分離元件解決方案節省75%以上的電路板空間。EMIF06-SD02F3需要不到7平方毫米的電路板面積，使用具有相同功能的分離元件解決方案則需要大約30平方毫米的電路板空間，同時新產品還簡化了應用產品的設計和電路佈局。

該晶片符合標準和高速SD界面標準，以及MiniSD、MMC和uSD/TransFlash標準。 新產品提供一個用於保護外部記憶卡插槽的先進ESD保護電路、用於防止射頻干擾數據線路的高效EMI過濾電路和用於防止出現懸空的數據線路的上拉/下拉（pull-up and pull-down）電阻。Card-Side Pins的ESD保護電路符合嚴格的IEC61000-4-2 Level 4的保護標準，即空氣放電15kV。 EMI濾波器工作頻率為800MHz到3GHz，在1GHz頻率下，衰減性能超過20dB。

此外，該晶片還提供六個高速雙向電平轉換器，它們的工作頻率為50MHz，典型傳播延遲為3ns，能夠把2.9V的記憶卡連接到1.8V主處理器。1.5ns的通道間最大延遲差可確保數據的一致性，並針對低功耗應用提供了最佳化的驅動器，其靜態斷態電路為1 microamp。

記憶卡的電源是由一個2.9V晶片內建低壓降（LDO）CMOS穩壓器所提供的，輸出電流 為200mA及輸入電壓範圍為3.1V到5V。 當200mA負載時，最大壓降為100mV。新產品還提供一個switch-off控制引腳，其啟動時間很短，僅為30μs，這個特性有助於將產品的功耗降至最低並延長電池的使用時間。 穩壓器包括一個熱關斷、低壓鎖定和短路保護功能。
