ROHM開發車電超小型MOSFET RV4xxx系列


【CTIMES/SmartAuto 報導】   2019年07月25日 星期四

瀏覽人次:【894】


半導體製造商ROHM研發出1.6mm×1.6mm尺寸超小型MOSFET「RV4xxx系列」,該系列產品可確保零件安裝後的可靠性,且符合車電產品可靠性標準AEC-Q101,是確保車規級品質的高可靠性產品。此外,該系列採用了ROHM獨創的封裝加工技術,非常有助於先進駕駛輔助系統(ADAS)相機模組等高品質車電元件的小型化。

半導體製造商ROHM研發出1.6mm×1.6mm尺寸超小型MOSFET「RV4xxx系列」,該系列產品可確保零件安裝後的可靠性,且符合車電產品可靠性標準AEC-Q101。
半導體製造商ROHM研發出1.6mm×1.6mm尺寸超小型MOSFET「RV4xxx系列」,該系列產品可確保零件安裝後的可靠性,且符合車電產品可靠性標準AEC-Q101。

RV4xxx系列已於2019年5月份開始出售樣品,預計於2019年9月開始暫以月產10萬個規模投入量產。

近年來,在ADAS領域中所不可或缺的車電相機,因受到安裝空間的限制,對所配置零件的小型化要求越來越高。為滿足這些市場需求,在保持大電流的前提下,可進一步實現小型化的底部電極封裝MOSFET因而備受矚目。

另一方面,為確保車電產品的可靠性,會在產品安裝後進行外觀檢測,但由於底部電極封裝在側面沒有充分形成穩定的焊接面,因此無法確保車電元件所需要的焊料高度,也很難確認安裝後的焊接狀態,這種情形已是長久以來存在的問題。

ROHM一直領先業界致力於超小型MOSFET的產品研發,並創造了許多傲人佳績。本次透過ROHM獨創製程的Wettable Flank成型技術,在底面電極封裝也能形成焊接面,實現了業界首創保證封裝側面電極部分具130μm高度,因此可在產品安裝後的外觀檢測中充分確認焊接狀態。

特點

1. 利用ROHM獨創製程的Wettable Flank成型技術,保證封裝側面電極部分具130μm高度

Wettable Flank成型技術是在封裝側面的引線框架部加入切割再進行電鍍的技術。然而,引線框架切割高度越高越容易產生毛邊。

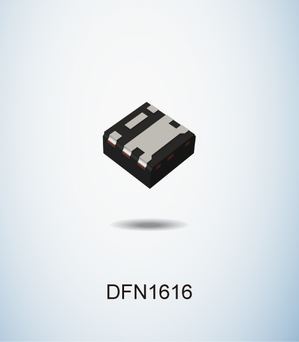

為此ROHM研發出獨創製程,在引線框架整個表面上設定了用來減少毛邊的障壁層,可以防止產品安裝時出現傾斜和焊接不良,在DFN1616封裝產品(1.6mm×1.6mm)中,成為業界首家可保證封裝側面電極部分具有130μm高度。

2.換裝成小型底部電極MOSFET,減少安裝面積

傳統ADAS相機模組的反接保護電路主要採用蕭特基二極體(SBD)。但是,隨著相機解析度日益提高,在邁向超大電流化方向發展的車電市場,由於小型底部電極MOSFET具有導通電阻低且可減少發熱量的特點,取代SBD已經是大勢所趨。

例如電流2.0A、功耗0.6W時,在車電市場被廣為使用的帶引線封裝MOSFET,與SBD相比可減少30%的安裝面積。而底部電極封裝的MOSFET,由於散熱性更佳,不僅可實現小型化,還可實現大電流化,因此與傳統的SBD相比,安裝面積可減少78%,與普通的MOSFET相比,安裝面積可減少68%。
