R&S RTM示波器支援時域及頻譜同步分析達1GHz


【CTIMES/SmartAuto 編輯部報導】   2015年03月11日 星期三

瀏覽人次:【3963】

示波器具備可靠的時域及頻域分析處理能力,在全新電子產品的研發測試及分析上,扮演著重要的角色,R&S RTM 可同時分析類比、數位、協定及射頻訊號。全新的頻譜分析和頻譜圖的選配亦可以與 R&S RTM 1 GHz 的機種搭配。

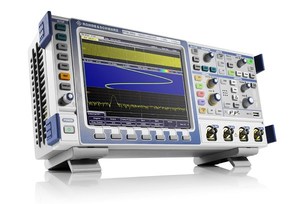

/news/2015/03/11/0949522120S.jpg

R&S RTM示波器透過升級全新的R&S RTM-K18頻譜分析及頻譜圖選配,即可進行時域訊號分析,且同時進行頻譜、邏輯與串列協定分析,因此包含RF元件的電子產品,即可透過單一儀器進行測試及分析。

時域與頻譜分析的全部參數都可進行獨立設定,這意味著使用者可透過最佳設定,同步分析不同時間和頻率的訊號細節,達成訊號路徑個別測試。如頻譜分析儀的中心頻率及解析度頻寬等重要參數,皆可個別設定以匹配每個測試任務。以硬體模擬的數位降頻器(DDC)在訊號分析上,可降低頻譜相對於元件的關聯性。因此 R&S RTM 提供嵌入式系統設計一個快速且彈性的測試平台。

於頻譜分析時,使用者可以利用示波器的各種測試工具,如保留最小值(min. hold)、保留最大值(max. hold)、平均 (average),以及自動峰值搜尋(automatic peak value searches)等。頻譜隨著時間變化或零星的無用訊號,都可以在頻譜圖上立即顯示,振幅相對於頻率及時間皆可透過顏色編碼呈現。

搭配R&S RTM-K15歷史及分段記憶體選配,使用者可以從示波器達 460 MSa 記憶體中載入所有擷取的訊號單元並進行分析。R&S RTM 示波器系列包含了 200 MHz, 350 MHz 及 500 MHz 頻寬的機種,現在更增加 1 GHz 頻寬雙通道及四通道的機種;全新機種同樣具備出色的類比特性,全部頻寬皆可達 1mV/div 的訊號靈敏度及極低雜訊的性能。

全新的 1 GHz R&S RTM 示波器雙通道及四通道機種,與 RTM-K18 頻譜分析及頻譜圖選配,現在正式由R&S推出。

關鍵字: RTM  示波器  時域  頻譜  同步分析  R&S  無線通訊測試  測試系統與研發工具
